Macintosh PowerBook 140/145/160

[jab2]

Bonjour à tous,

Une personne m'a donné ses PowerBook, qui selon lui n'ont pas démarré depuis plus de 10 ans. Il s'agit d'un modèle 140 / 145B et 160.
J'ai également deux chargeurs à disposition, dont un de 24W.
Problème : Aucun d'eux ne démarre, rien, nada, pas même un bipppp.
Il y a t'il un défaut connu chez ses modèles la ?

Merci pour votre retour,
Jonathan

Edit : pour chacun des modèle, un appui long de 10 seconde sur le bouton de démarrage n'a rien donné.



[woz86]

Il faut demander à @gpbonneau le spécialiste.
Après ça peu être l’écran HS, les condensateurs...



[Fi91]

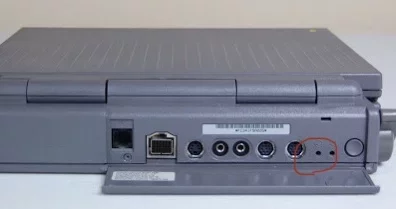

Dans un premier temps essaie un reset avec une pointe à côté du bouton de démarrage du 145b en laissant appuyé



[gpbonneau]

Bonjour à tous,

Une personne m'a donné ses PowerBook, qui selon lui n'ont pas démarré depuis plus de 10 ans. Il s'agit d'un modèle 140 / 145B et 160.
J'ai également deux chargeurs à disposition, dont un de 24W.
Problème : Aucun d'eux ne démarre, rien, nada, pas même un bipppp.
Il y a t'il un défaut connu chez ses modèles la ?

Merci pour votre retour,
Jonathan

Edit : pour chacun des modèle, un appui long de 10 seconde sur le bouton de démarrage n'a rien donné.

- La première chose à faire, c'est de tester les chargeurs, souvent en panne.

- Retirer le batterie si elle est encore dedans pour s'assurer qu'elle n'a pas dégazée et oxydée l'intérieur du Mac et la CM. Ils fonctionnent très bien sans.

Les cartes mères de ces petits portables sont relativement robuste, ce qui pèche, c'est le HD, souvent usé, et l'écran (et sa platine de réglage) à cause des condos HS, à changer.

Donc, habituellement c'est après le bong de démarrage que ça coince (HD en panne, écran bleu si le rétroéclairage fonctionne, ou rien du tout).

Le chargeur 24W était livré en standard avec les premiers PowerBook couleurs (165c, 180c), mais ils fonctionnent avec les précédents modèles sans problème (sauf le 100 et le 150 qui n'acceptent pas plus de 19W).
Si tu as un 24W avec un 140/145B et 160, c'est qu'il y a déjà un pb de chargeur (perdu, HS,...)



[Big Ben]

sauf le 100 et le 150 qui n'acceptent pas plus de 19W

Oh oh. Y'a de la doc à ce sujet? Parce que c'est exactement ce que je fais utiliser un 24W sur un PB150.



[gpbonneau]

Oh oh. Y'a de la doc à ce sujet? Parce que c'est exactement ce que je fais utiliser un 24W sur un PB150.

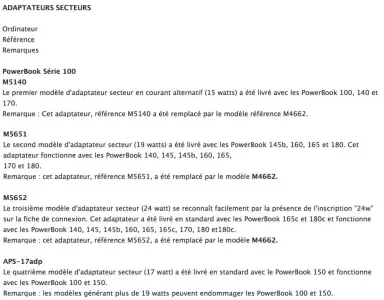

La liste des adaptateurs secteur PowerBook série 100 :

Je ne retrouve pas la source... une note de chez Apple je crois... je recherche...



[jab2]

Pour chacun des powerbook, j'ai retiré les batteries qui sont en bon état. J'ai tenté un reset du power manager, à savoir un appui long sur le bouton de démarrage et de reset pendant 5 à 10 secondes,
puis j'ai remis les batteries. Mais toujours rien,
alors c'est peut être les chargeurs j'ai un modèle 5651 et un modèle 5652.



[Pascal 77]

La liste des adaptateurs secteur PowerBook série 100 :Voir la pièce jointe 174217

Je ne retrouve pas la source... une note de chez Apple je crois... je recherche...

Ce qui pose problème, dans cette affirmation, c'est que la puissance indiquée pour une alimentation n'est que la puissance maximale qu'elle est capable de délivrer, mais la puissance effective qu'elle délivre n'est, dans cette limite, que la puissance qui lui est demandée. un chargeur de 24 W connecté à un laptop ne demandant que 17W ne délivrera que 17W



[gpbonneau]

J'ai retrouvé la note, elle vient de chez Apple :

PowerBook et iBook : Identification des Adaptateurs Secteur, des Batteries et des Chargeurs de Batteries (FR)

Je suis d'accord, c'est pas très clair... il est écrit que pour le 100, le modèle d'origine de 15W peut être remplacé par un M4662 de 22W ! et en bas qu'il ne faut pas plus de 19W pour le 100 (et le 150) !
Comme j'en ai plein (alimentation et PowerBook ;-), j'applique (bêtement ? ;-) la note...

Ceci dit, la plupart des chargeurs sont passés par la case Réparation (condensateurs), même ceux qui semblaient fournir encore du courant, mais pas assez pour démarrer un PowerBook...



[Pascal 77]

Apparemment, c'est une question de voltage, pas d'ampérage. Les alims de plus de 19 W doivent être en 12 volts et non 6



[dtb06]

Moi je remettrais les batteries dedans et j'essayerais de les laisser brancher un ou deux jours avant de réessayer.
Il n'y a pas une pile CMOS dans ceux-là ?



[jab2]

Je viens de racheter un 145B sur le bon coin, avec son chargeur, le tout fonctionnant bien. Je vais pouvoir voir comme ça si les autres fonctionnent, ou si ça vient des chargeurs. Je vous tiens au courant.



[jab2]

Alors, j’ai bien reçu un PowerBook 145 avec son chargeur fonctionnel, que je me suis empressé de tester sur les autres modèles que j’avais récupéré. Et ils démarrent bien tous, mais .... même si j’entends le disque dur tourner, ils ont tous un problème d’affichage. Si je peux régler le contraste, je ne peux pas jouer sur la luminosité (ou le contraire). Est ce un défaut existant ?



[Big Ben]

Ils ont besoin d’un nettoyage et changement de condensateurs.

J’ai cramé l’écran de mon 145b en essayant de le réparer 🙁

J’espère que les tiens sont moins atteints.



[gpbonneau]

C'est pratiquement toujours le cas avec les écrans FSTN à matrice passive des 100/140/145/145B/160/165...
Il faut changer les petits condos sur la dalle et aussi ceux de la platine de réglage.
Sans ça, au mieux tu arrives à avoir une image à peine visible, sans contraste, ou rien du tout...
Fait sur tous les miens (par bibilit), sur une dizaine dans cet état, tous réparé sauf un qui n'a rien voulu savoir...

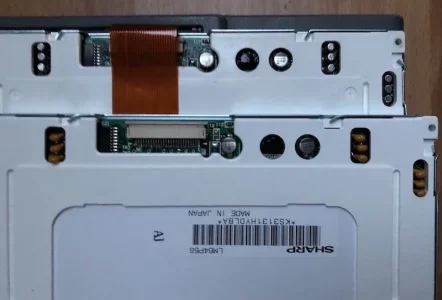

En dessus, une dalle (l'arrière) avec ses petits condensateurs d'origine, au dessus une autre avec des nouveaux condos :



[Fi91]

C'est pratiquement toujours le cas avec les écrans FSTN à matrice passive des 100/140/145/145B/160/165...
Il faut changer les petits condos sur la dalle et aussi ceux de la platine de réglage.
Sans ça, au mieux tu arrives à avoir une image à peine visible, sans contraste, ou rien du tout...
Fait sur tous les miens (par bibilit), sur une dizaine dans cet état, tous réparé sauf un qui n'a rien voulu savoir...

En dessus, une dalle (l'arrière) avec ses petits condensateurs d'origine, au dessus une autre avec des nouveaux condos :
Voir la pièce jointe 175779

J’ai un PowerBook qui a une image instable ( vibre) également le contraste
Tu crois que cela peu venir des condensateurs ?



[gpbonneau]

J’ai un PowerBook qui a une image instable ( vibre) également le contraste
Tu crois que cela peu venir des condensateurs ?

Sur les Sharp FSTN des PowerBook série 100, pour retrouver une image lumineuse et contrastée, c'est soit les condos (à changer sur l'écran et la platine de régalage, c'est inévitable) soit le tube CCFL du rétro-éclairage qui lache (plus rare),
L'image instable, j'ai plutôt ça sur des écrans CRT... sur un LCD, peut-être un mauvais contact au niveau de la nappe data ? ou alors c'est interne à la dalle et il n'y a rien à faire...

Le 170 et le 180 avait des écrans Hosiden de bien meilleur qualité, mais avec un d'autre pb : l'effet tunnel (pratiquement sur tous les 180 que j'ai vu, plus rare sur le 170), aussi utilisées sur la série 500 avec parfois le même pb, et là c'est irréparable (décollement des couches des panneaux LCD).



[jab2]

Bonjour,
je déterre ce post de quelques années pour une petite question bête. Sur le PowerBook 160 que j'avais acheté et dont l'écran ne fonctionne plus (l'écran s'allume mais rien de visible) je dispose d'une sortie vidéo et d'un adaptateur.
L'ordinateur démarre bien avec le disque dur. A la fin du démarrage, je clic et j'entend le disque dur travailler donc j'arrive a ouvrir des fichiers à l'aveugle.
Lorsque je branche un écran externe, celui-ci s'allume et affiche un écran gris. Mais impossible de faire venir la souris sur cet espace. Déjà est ce que c'est normal ? Il y a t'il un raccourci, une manip bien connu pour activer facilement la recopie d'écran, et ainsi pouvoir utiliser celui-ci ?
Merci d'avance



[gpbonneau]

Le 160 (et le 180) était les premiers PowerBook en niveau de gris (4 bit, 16 niveaux de gris)), le 160 en dalle FSTN et le 180 en matrice active, tous les deux en 640x400, et avec une nouveauté, une prise pour un moniteur externe.
Elle fonctionne via un contrôleur qui émule une carte video Nubus que le Système voit comme une carte video 16bit (256 couleurs).

Au démarrage la carte video est activée si un moniteur y est branché et il est testé via les sense pin habituel sur Mac pour déterminer le type de moniteur : 12, 13 ou 16" en 8 bit couleur ou 4 bit niveau de gris.

Le mode miroir est activé/desactivé par le Tableau de Bord "Ecran PowerBook" (qui adapte aussi l'image en conséquence en mode miroir avec des bandes noires en haut et bas par exemple sur un moniteur 640x480, pour y afficher l'image en 640x400 de l'écran du PowerBook).

En mode écran étendu il faut aussi aller dans le Tableau de bord "Moniteur" et sélectionner l'image du second écran pour qu'il soit activé au démarrage suivant.

Dans ton cas, tu démarres en mode étendu (sinon tu verrais de bandes noires en haut et en bas de l'écran), mais comme tu ne peux pas aller dans le tableau de bord "Moniteur", tu ne peux pas l'activer... et il faut le faire à chaque fois que tu branches un moniteur.
Et il n'y a pas d'équivalent clavier pour le faire, ni pour passer en mode miroir. C'était relativement nouveau et pas très mature...

Donc à part remplacer l'écran en panne...



[jab2]

Merci @gpbonneau pour cette réponse claire.
Comme je viens d'acheter un PB180 et que j'ai réussi a y activer le mirroring (l'écran marche encore un peu, et contrairement à monPB145 & 160 ou l'écran est gris du début à la fin, ici l'écran s'assombrit en formant un cercle de plus en plus sombre), je vais essayer de créer une disquette bootable avec les préférences du moniteur pour transférer sur ce PB160.

Autrement, j'en profite pour le demander ici, mais quelqu'un sait remplacer ses condensateurs ? @gpbonneau tu parles de bibilit ?)
