Bonjour,
NB : cross posting sur MacBidouille

J'ai rallumé un des vieux Mac hérités de la famille. Il démarre bien, s'affiche dans le même état que l'avait laissé sa propriétaire il y a près de 20 ans.

Mais des crépitements se produisent de temps en temps, accompagnés d'un bref sursaut de la vidéo.

Dans le doute, je l'ai éteint et débranché.

Quelque électronicien sait-il de quoi ce cric-cric peut être le symptôme ?

Je dois nettoyer le disque dur avant de lui proposer un voyage vers un collectionneur ou la déchetterie.

Merci de vos lumières.

Salut luc1en,
j'ai des Mac monobloc de la série 5000 (un 5500/225 noir et un 5500/275 noir aussi), ils sont équipés de gros tubes cathodique avec un système de "degauss" (démagnétisation du tube) au démarrage (le "klong" qu'on entend peu après l'avoir allumé).
Avec tous les composants autour du tube (HP, lecteur, alim, etc...) le tube a besoin d'être démagnétiser de temps en temps pour éviter une déformation de l'image (quand ça se produit écran en fonction, le "klong" est accompagné d'un bref sursaut de la vidéo).

Je suis pas spécialiste en électronique, je t'en ferais pas une bonne soupe ;-) mais en gros c'est provoqué par des condensateurs qui se décharge vers la bobine de démagnétisation... et si les condo sont trop vieux et moins efficace ça peut provoquer les crépitements que tu entends...

Merci @gpbonneau,
j'ai fait une nouvelle tentative de mise en route. Les crépitements ne cessent plus, la vidéo clignote toutes les 2-3 secondes. je ne cours pas le risque avec cette machine. L'ouverture du bloc pour retirer le disque s'est soldé par la casse des languettes en plastique, qui ont perdu toute souplesse avec l'âge :oldman:.
Je retire le disque, le reste partira en déchetterie.

Tu dois pouvoir récupérer la Ram, au moins…

luc1en a dit:
Merci @gpbonneau,
j'ai fait une nouvelle tentative de mise en route. Les crépitements ne cessent plus, la vidéo clignote toutes les 2-3 secondes. je ne cours pas le risque avec cette machine. L'ouverture du bloc pour retirer le disque s'est soldé par la casse des languettes en plastique, qui ont perdu toute souplesse avec l'âge :oldman:.
Je retire le disque, le reste partira en déchetterie.
Cliquez pour agrandir...
C'est inévitable, les languettes cassent systématiquement, les plastiques utilisés à cette époque vieillissent très mal. Il faut dire que le gros tube cathodique (et l'électronique qui l'alimente autour) chauffe beaucoup.
A part le disque, il y a d'autres choses à récupérer, comme la carte mère ;) facile à extraire, ça m'intéresse de la sauver de la déchetterie :)
Suite en MP si tu es d'accord.

  • J’aime
Réactions: luc1en et woz86
Voilà, j'ai bien reçu la carte de Lucien, merci à lui ;-)
J'avais un 5500/225 Black Edition (avec d'origine un 603ev 225Mhz), dont la carte avait grillé et remplacé par une carte 180Mhz.
La carte de Lucien, qui fonctionne parfaitement m'a permis de le remettre complètement d'origine.

La carte d'origine du Black Edition était équipée de l'option AV (In/out video en RCA et S-Video) que j'ai remis sur la carte de Lucien, ainsi qu'une carte Fast Ethernet pour me connecter à mon serveur AppleShare-Raspberry (+ une barrette de RAM supplémentaire).

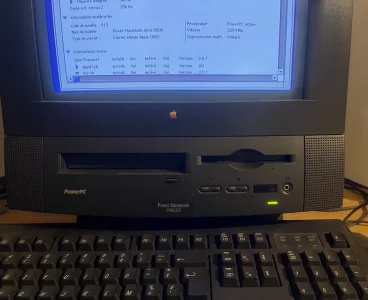

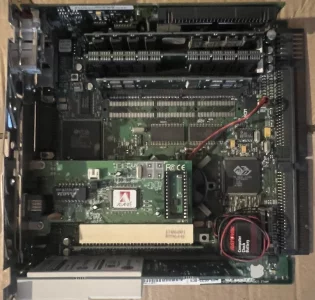

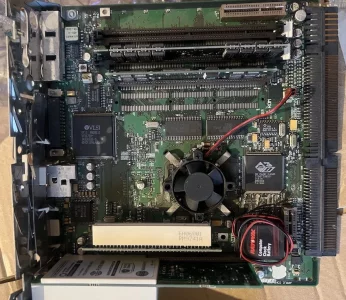

Avant / Après :
IMG_9649.JPG IMG_9650.JPG 5500-225.jpg IMG_9660.JPG

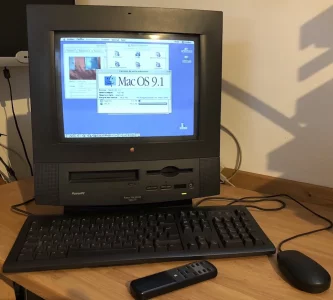

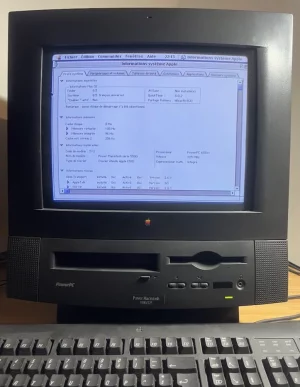

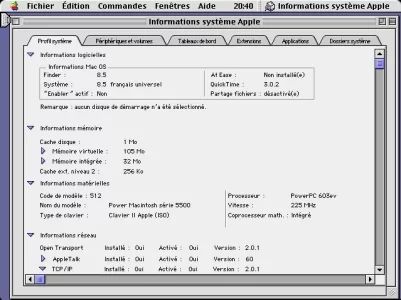

Et voilà un 5500/225 remis d'origine tout beau :

Il va rejoindre le 5500/275 dans ma petite collection.

Dernière édition:
  • J’adore
  • J’aime
Réactions: Gris-Dos, luc1en, woz86 et une autre personne
J’ai le même modèle et il faut que je lui installe une carte Compact Flash en remplacement du disque dur.
