Power Macintosh 5500 et Compact Flash

[gpbonneau]

Bonjour Messieurs, je vous écris car vous venez peut être de me donner une lueur d'espoir !! J'ai resssorti mon vieux PB150 et il ne démarre évidemment pas ... je cherchais désespérément un disque Daytona pour le remplacer mais c'est introuvable et hors de prix. Le remplacement par une CF de 4go est il aisé et comment la formattez vous ? avec la disquette Utilitaire du PB150 ? Merci en tout cas vous m'avez peut être sauvé ... Greg84

Le PowerBook 150 c'est le seul de la série 1xx en IDE (les autres sont en SCSI).
Des disques 2.5" IDE ça se trouve, mais en grosse capacité... mais on peut faire plusieurs petites partitions, pourquoi pas, les disques sont pas cher... (en SCSI c'est introuvable).

Mais remplacer le HD par une CF c'est encore plus simple. Je l'ai fait sur 4 ou 5 PB150, ça fonctionne bien.

Il faut un adaptateur dans ce genre là, c'est pas cher :

Cf To 44Pins Male Ide Adapter Pcb Converter As2.5 Ihdd Drive For Laptop HoW.rd | eBay

Les meilleures offres pour Cf To 44Pins Male Ide Adapter Pcb Converter As2.5 Ihdd Drive For Laptop HoW.rd sont sur eBay ✓ Comparez les prix et les spécificités des produits neufs et d'occasion ✓ Pleins d'articles en livraison gratuite!

www.ebay.fr

Mais le délai est plutôt long et comme c'est pas cher, je te conseille d'en prendre 2 ou 3, la qualité est pas toujours top, je les commande en lot et ça m'arrive de temps en temps d'en avoir qui sont mal soudés.
Tu peux en trouver plus rapidement chez des vendeurs EU, mais c'est plus cher.

Pour la CF c'est un peu la loterie malheureusement, j'en ai eu avec lesquelles ça ne fonctionnait pas...
J'utilise des CF industrielles Apacer de 4Go qui marchent très bien.
Je les prépare avec un adapteur CF/USB que je branche sur un PowerBook Lombard, pour l'initialisation et l'installation du 7.1 d'origine du PowerBook 150, ça va plus vite, mais avec les disquettes d'origine ça doit fonctionner.

Ensuite je l'installe dans le PowerBook, fixé avec du velcro adhésif (c'est très léger).

Ça donne ça, une volume de 4go :


Installé :


Le Daytona d'origine, et l'adaptateur IDE/CF et la CF de 4Go :


Il a noté que l'ATA manager a apparemment des limites différentes du SCSI manager : en SCSI avec le 7.1, c'est 2Go max.
La CF est bien formaté en 4Go et fonctionne parfaitement avec le 7.1.

Voilà, si tu as besoin d'aide, via MP n'hésites pas.



[Greg84]

Le PowerBook 150 c'est le seul de la série 1xx en IDE (les autres sont en SCSI).
Des disques 2.5" IDE ça se trouve, mais en grosse capacité... mais on peut faire plusieurs petites partitions, pourquoi pas, les disques sont pas cher... (en SCSI c'est introuvable).

Mais remplacer le HD par une CF c'est encore plus simple. Je l'ai fait sur 4 ou 5 PB150, ça fonctionne bien.

Il faut un adaptateur dans ce genre là, c'est pas cher :

Cf To 44Pins Male Ide Adapter Pcb Converter As2.5 Ihdd Drive For Laptop HoW.rd | eBay

Les meilleures offres pour Cf To 44Pins Male Ide Adapter Pcb Converter As2.5 Ihdd Drive For Laptop HoW.rd sont sur eBay ✓ Comparez les prix et les spécificités des produits neufs et d'occasion ✓ Pleins d'articles en livraison gratuite!

www.ebay.fr

Mais le délai est plutôt long et comme c'est pas cher, je te conseille d'en prendre 2 ou 3, la qualité est pas toujours top, je les commande en lot et ça m'arrive de temps en temps d'en avoir qui sont mal soudés.
Tu peux en trouver plus rapidement chez des vendeurs EU, mais c'est plus cher.

Pour la CF c'est un peu la loterie malheureusement, j'en ai eu avec lesquelles ça ne fonctionnait pas...
J'utilise des CF industrielles Apacer de 4Go qui marchent très bien.
Je les prépare avec un adapteur CF/USB que je branche sur un PowerBook Lombard, pour l'initialisation et l'installation du 7.1 d'origine du PowerBook 150, ça va plus vite, mais avec les disquettes d'origine ça doit fonctionner.

Ensuite je l'installe dans le PowerBook, fixé avec du velcro adhésif (c'est très léger).

Ça donne ça, une volume de 4go :
Voir la pièce jointe 221537

Installé :
Voir la pièce jointe 221539

Le Daytona d'origine, et l'adaptateur IDE/CF et la CF de 4Go :
Voir la pièce jointe 221541

Il a noté que l'ATA manager a apparemment des limites différentes du SCSI manager : en SCSI avec le 7.1, c'est 2Go max.
La CF est bien formaté en 4Go et fonctionne parfaitement avec le 7.1.

Voilà, si tu as besoin d'aide, via MP n'hésites pas.

Bonsoir,
Merci beaucoup pour toutes ces précisions. Je vais tenter de le faire sur mon Powerbook 150. J'ai commandé l"adaptateur et une carte Apacer III mais de 2Go, pas chère, on verra... Puis je te demander au niveau des gamme Powerbook en processeur 68K (que j'affectionne) quelle machine préconises tu comme la meilleure et pour programmer en ASM 68K ? le dernier PB180 ou justement une autre ... je viens du monde PC (!!) et ne sais encore sur quoi m'arrêter, entre le 145, 150, 165, 180 ... le 150 a été une occase pas trop chère ? JE l'ai pris sans savoir qu'il était en IDE mais tant mieux. Enfin, sur des disques SCSI , as tu pu le faire sans problème ? Merci, bonne soirée Greg.



[gpbonneau]

En PowerBook, du 68K au G3, il m'en manque pas beaucoup ;-) ils sont ici.

En gamme 68K PowerBook série 100, c'est le 180c qui est le plus intéressant à mon avis pour un usage régulier.
Robuste et encore trouvable pas cher, son écran couleur à matrice active est plus agréable à utiliser que ceux à matrice passive (il est certe un peu petit).
Le 180 N&B a un écran plus grand, à matrice active aussi, mais les LCD HOSIDEN vieillissent plutôt mal (effet tunnel sur tous ceux que j'ai vu). Mais sur le 180 comme sur le 180c on peut brancher un écran VGA externe.

Il y a aussi la gamme Duo 68k, mais je la trouve un peu fragile... et plus difficile à trouver en tbe.

Sinon la gamme 5xx est pas mal, un 540c c'est top, il a même un port ethernet en standard, un écran à matrice active, une sortie video VGA, etc... mais faut en trouver pas cher... pas facile.

Il y a aussi le dernier PowerBook 68k, le 190 (rien à voir avec la série 1xx), les écrans sont pas top, à matrice passive mais de meilleur qualité que les premiers PowerBook.
La sortie video était en option, et pas d'ethernet, mais des port PCMCIA (en bricolant un peu, on trouve des cartes ethernet et même des cartes PCMCIA/CF, pour faire des échanges avec une machine moderne c'est pratique).
La fiabilité était pas top sur cette série, une sorte de présérie avant le 5300, identique mais en PPC, donc moins facile à trouver en bonne état.
Le gros avantage, c'est le disque dur en IDE facile à remplacer par une CF (j'ai un modelé N&B et un couleur, tous les 2 équipé avec une CF).

De tous les PowerBook 68k, seul le 150 et le 190 ont un disque IDE, tous les autres sont en SCSI.
Il faudra attendre les déclinaisons PPC pour voir se généraliser les disques IDE (Duo 2300, 5300, 1400, etc) donc en dehors de la gamme 68k.
S'il est facile de remplacer un disque IDE par une CF, voir du mSATA avec un convertisseur pour les G3/G4 plus rapide, c'est plus compliqué pour le SCSI.
Surtout sur les PowerBook, le format SCSI 2.5" n'était pratiquement utilisé que par Apple à l'époque.
Impossible de trouver des disques récents pour les remplacer, la solution la plus simple c'est le SCSI2SD mais c'est plutôt cher (100€ environ avec une SD).

Voilà.
Si tu veux un PowerBook 68k pour en faire un usage régulier (programmer en ASM 68k ?), et si tu es un peu bricoleur, le mieux je pense c'est de restaurer un 190cs, c'est pas très dur à trouver, quitte à en récupérer plusieurs pour en faire un propre.
Et comme la plupart des pièces sont communes (sauf la CM) avec le 5300 ça aide pour trouver des pièces, comme l'écran à matrice active du 5300c qui fonctionne très bien sur le 190, j'ai essayé ;-)



[woz86]

En PowerBook, du 68K au G3, il m'en manque pas beaucoup ;-)

Moi non plus il ne m’en manque pas beaucoup ;-)



[Anthony]

Moi non plus il ne m’en manque pas beaucoup ;-)

Envoie-moi un MP avec ce qu’il manque, je suis en train de vider les caisses d’archives, on ne sait jamais.



[gpbonneau]

Envoie-moi un MP avec ce qu’il manque, je suis en train de vider les caisses d’archives, on ne sait jamais.

À part 2 Duo (250 et 270c) mais je cours pas après (peu fiable c'est assez galère à restaurer) je dois avoir tous les PowerBook commercialisés en Europe jusqu'au Titanium inclus (le dernier à démarrer sur OS9) ;-)
Coté portable, la cour est pleine ;-)


Je n'ai pas de Macintosh Portable, mais j'en ai des mauvais souvenirs à l'époque donc ça ne me manque pas ;-)

Le seul nouveau pour moi que j'ai récupéré cette année, c'est un Palourde blueberry (j'adore cette couleur) quasi neuf, indispensable à coté de l'iMac Bondie Blue ;-) quel design, fallait oser )



[Greg84]

Moi non plus il ne m’en manque pas beaucoup ;-)

Bonsoir Messieurs, je vais me mettren quête d'un 180 ou 190 en bon état de fonctionnement en effet. D'ici là, je vais tenter de sauver mon 150 , j'ai reçu la carte APACER (2GO et non 4) et j'attend l'adaptateur qui vient d'angleterre et déjà essayer de trouver la disquette Utilitaires qui semblent être le point de départ pour formatter en HFS.
Vos collections sont littéralement très impressionnantes , en tout cas celle de gpbonneau !! bravo !
Bon je pose des question de néohpye car je suis du monde PC et calculatrices ... mais j'ai démarré comme beaucoup sur nos 8 bits notamment Commodore (64/128 et Amiga ! rien de mieux !!! ), pas si loin d'Apple finalement !
Bon week end et merci
Greg



[woz86]

Oui @gpbonneau a une très belle collection ;-)
La mienne aussi prend de l’ampleur

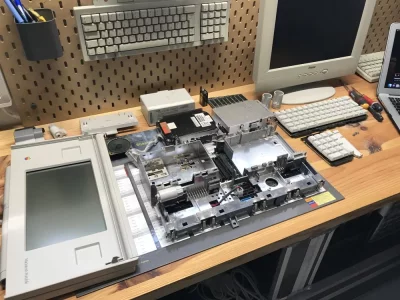

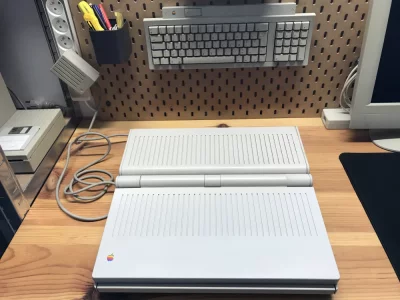

Et celui-ci qui va être remonté cette semaine :



[woz86]

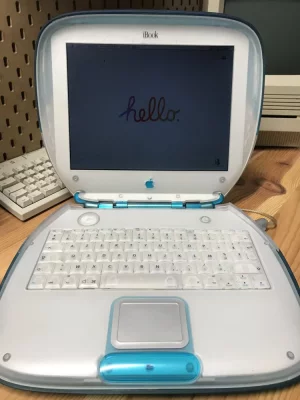

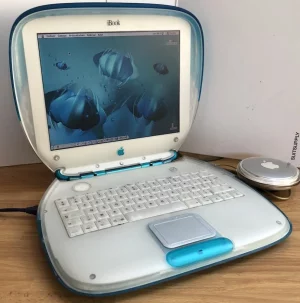

c'est un Palourde blueberry (j'adore cette couleur) quasi neuf, indispensable à coté de l'iMac Bondie Blue ;-) quel design, fallait oser )

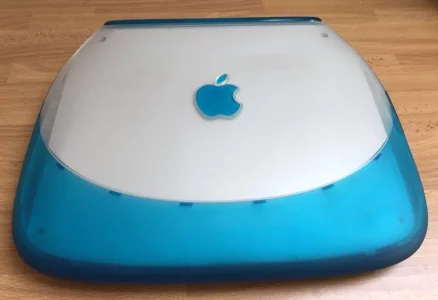

Oui j’adore le style, j’ai le même :

J’ai aussi le mandarine, mais le Key Lime me plairait mais rare à trouver !



[Fi91]

Belle collection

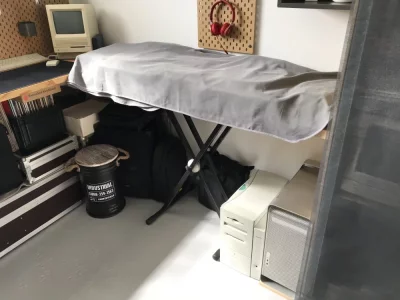

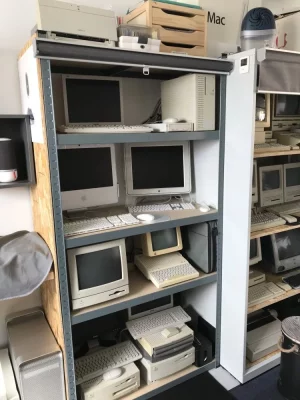

Je suis en train d’aménager une pièce qui n’est pas très grande en fin de compte ( je le remarque maintenant par rapport à ma collection)



[woz86]

Belle collection

Je suis en train d’aménager une pièce qui n’est pas très grande en fin de compte ( je le remarque maintenant par rapport à ma collection)

Hâte de voir des photos de ta collection ;-)



[Pascal 77]

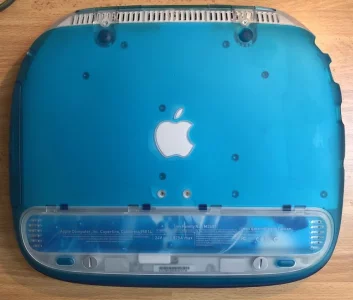

J'ai aussi les deux "300", blueberry et tangerine, mais j'ai remarqué un truc : bien que concernant le blueberry, il est possible qu'il n'ait pas été très soigné avant de venir entre mes mains il y a quelques années, le tangerine, par contre, l'amie qui me l'a donné l'a eu neuf, et elle est très soigneuse, limite maniaque, j'ai revendu pour elle deux de ses précédents ordinateurs âgés de 8 ans et quotidiennement utilisés, on les aurait dit neufs, pas la moindre trace d'utilisation. Pourtant, son iBook, comme mon blueberry, bien que par ailleurs dans un état nickel (pas comme le blueberry, là), porte des fêlures en étoile à la base de l'écran, tout autour de la pomme. J'ai aussi vu de telles fêlures sur d'autres iBook, je me demande ce qui peut bien provoquer ça



[gpbonneau]

La chaleur je pense, les ouvertures évacuation d'air chaud sont juste sous l'écran (dans la base en dessous aussi, c'est souvent un peu jaunit à cet endroit).
Le rétreint du plastique blanc fragilisé à cause de la chaleur, ajouter aux torsions quand on ouvre/ferme l'écran, provoque des contraintes sur le plastique bleu de la pomme encastré dedans...
Le mien n'a pratiquement pas de traces jaune en dessous, il n'a pas beaucoup chauffé, aucune fêlure et vu le peu de marque dessus il n'a pas beaucoup servit ;-)
Même pas de barrette RAM, seulement les 32Mo d'origine, c'est corrigé il est au max ;-)



[Pascal 77]

Le rétreint du plastique blanc fragilisé à cause de la chaleur, ajouter aux torsions quand on ouvre/ferme l'écran, provoque des contraintes sur le plastique bleu de la pomme encastré dedans...

En fait, ça n'est pas le plastique de la pomme qui a des fêlures, mais le plastique blanc, tout autour de la dite pomme !



[gpbonneau]

En fait, ça n'est pas le plastique de la pomme qui a des fêlures, mais le plastique blanc, tout autour de la dite pomme !

J'ai bien compris les fêlures apparaissent sur le plastique blanc qui est fragilisé par la chaleur, la torsion des charnières et à cause des contraintes sur la partie bleu encastrée dedans et qui est moins sollicitée.
Ce n'est qu'un avis, il y a peut-être d'autres explications...



[Greg84]

J'ai bien compris les fêlures apparaissent sur le plastique blanc qui est fragilisé par la chaleur, la torsion des charnières et à cause des contraintes sur la partie bleu encastrée dedans et qui est moins sollicitée.
Ce n'est qu'un avis, il y a peut-être d'autres explications...

Bonjour Messieurs,

Entre gpbonneau et woz86, les deux collections vous permettraient d'ouvrir un musée !! (virtuel ?)
C'est impressionnant.

Me concernant, j'ai suivi tes conseils (gpbonneau) et j'ai remplacé le HDD du PB150 par l'adaptateur CF et une Apacer CF2Go.

Sauf, qu'il se comporte bizarrement. Lorsqu'on le branche, il s'allume directement, le bouton power ON/OFF derrière ne semble pas agir.
Et depuis que je l'ai démonté en faisant très attention (pas de pb particulier), il ne démarre plus systématiquement, il faut appuyer sur la carcasse pour avoir l'impression que le courant passe. Il faut dire que le pas de vis en plastique située sous la coque du portable s'est cassé en vissant. Cela peut il venir de cela selon vous ?

Vous qui les maîtrisez par coeur, connaîtriez vous ces symptômes ? y a t-il une masse (j'ai vu une patte en fer au milieu du portable => fait elle masse par exemple ?)

Enfin, je n'ai pa changé la pile que tu évoques dans ton reportage photo et j'attends une batterie neuve qui devrait arriver j'espère (achetée sur un site chinois dans lequel je n'ai guère confiance mais bon ...). J'attends aussi les disquettes utilitaires pour le formater et mettre le système 7.1.

J'espère que tout cela permettra de le redémarrer.... Mais je suis pas optimiste. ...
L'écran fonctionne très bien, mais pour l'instant, j'en suis toujours à la disquette avec le point d'interrogation ...!

Merci pour vos conseils éventuels,
Bonne journée,
Greg.



[woz86]

j'attends une batterie neuve qui devrait arriver j'espère (achetée sur un site chinois dans lequel je n'ai guère confiance mais bon ...)

Tu peux le faire fonctionner sans batterie et directement avec le bloc d'alimentation, vu l'âge des machines il n'y a pas trop d'intérêt à les faire fonctionner avec des batteries.
Tous ceux que j'ai fonctionnent directement sur secteur, @gpbonneau à fais l'expérience de modifier une ancienne batterie en mettant des piles à l'intérieur en remplacement, mais l'autonomie est courte.

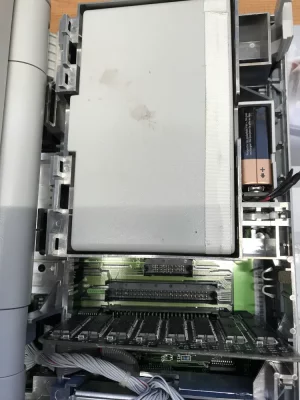

Le seul qui démarre sur la batterie c'est le Macintosh Portable, le bloc d'alimentation sert uniquement à recharger la batterie et la pile qui est à côté de la batterie doit avoir du jus elle aussi, sinon ça ne fonctionne pas.
Je suis en plein dans le sujet actuellement ;-)



[gpbonneau]

Sauf, qu'il se comporte bizarrement. Lorsqu'on le branche, il s'allume directement, le bouton power ON/OFF derrière ne semble pas agir.
Et depuis que je l'ai démonté en faisant très attention (pas de pb particulier), il ne démarre plus systématiquement, il faut appuyer sur la carcasse pour avoir l'impression que le courant passe. Il faut dire que le pas de vis en plastique située sous la coque du portable s'est cassé en vissant. Cela peut il venir de cela selon vous ?

Ces petits portables, avec la pile de sauvegarde HS et sans batterie peuvent avoir ce type de comportement quand tu les branches sur le secteur.
Une fois branchés et allumés, ils se comportent normalement, tu peux les éteindre par le menu et les rallumer avec le bouton (quand tu pourras installer un système sur la CF ;-)
Si tu t'en sert régulièrement, en changeant la pile de sauvegarde tu devrais retrouver le fonctionnement normal.

Refaire la batterie avec des pack NiMh c'est pas très compliqué et ça peut être sympa d'utiliser ces petits portables sans fils à la patte ;-) même si l'autonomie est loin de ce qui se fait aujourd'hui (déjà à l'époque l'autonomie annoncée était très surestimée). Regardes mon post de 2017.

Concernant la casse du plastique autour des petits inserts métalliques qui reçoivent les vis, c'est très courant sur ces portables de bientôt 30 ans, le plastique devient de plus en plus fragile... mais ça se répare en bricolant un peu.

Dernier point où il faut être attentif, c'est la petite nappe entre la base et l'ensemble écran / clavier que tu débranches à chaque fois que tu l'ouvres, elle est fragile (beaucoup plus que sur les autres modèles série 1xx, pb de qualité de la nappe...), il faut essayer de la plier/déplier le moins possible sinon c'est des mauvais contact assurés avec des pertes d'image, etc...
La nappe est difficilement remplaçable, il faudra remplacer le CI qui reçoit la pile de sauvegarde avec (interconnect board), à condition d'en trouver une.

Merci pour le compliment au sujet de ma collection, bricoler ces vielles machines m'amuse beaucoup ) pour le musée virtuel, j'ai déjà mis pas mal de photos sur mon site, et il m'en reste plein à mettre ;-)



[Greg84]

Bonsoir,
J'ai regardé l'article sur le remplacement des batteries, c'est chaud quand même car j'imagine que les courts jus sont vite arrivés ! mais bravo. J'ai pas pris de risque et commandé une nouvelle batterie pour celui là.
Par contre, je suis embetté avec les piles de sauvegarde, sur le 150 ce sont bien les 2 piles Varta 2.4v 600mAh NiMh dans un plastique vert et reliées entre elles ? (à coté du haut parleur)
Que me conseillerais tu pour les remplacer ? suis je obligé de les remplacer de ton point de vue si la batterie que j'attend se charge ?
(peut elle se charger si les piles sont HS?).
Je ne suis pas électronicien donc les soudures c'est pas mon truc ....
J'ai pu installer un bout de système sur la carte CF avec la disquette utilitaire, sans pouvoir installer le 7.5 à cause des disquettes capricieuses (le lecteur de les lis pas )
Bonne soirée,
Merci,
Greg.



[gpbonneau]

Par contre, je suis embetté avec les piles de sauvegarde, sur le 150 ce sont bien les 2 piles Varta 2.4v 600mAh NiMh dans un plastique vert et reliées entre elles ? (à coté du haut parleur)
Que me conseillerais tu pour les remplacer ? suis je obligé de les remplacer de ton point de vue si la batterie que j'attend se charge ?
(peut elle se charger si les piles sont HS?).
Je ne suis pas électronicien donc les soudures c'est pas mon truc ....

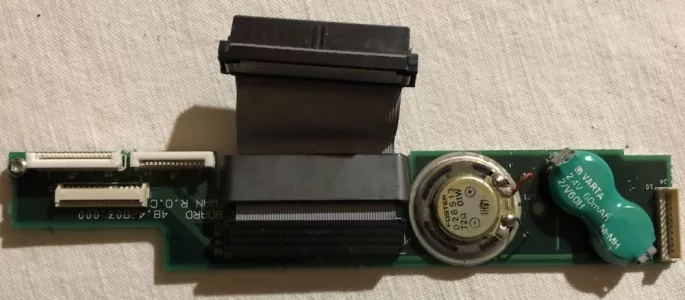

C'est un pack de pile VARTA référence 2/V60H (2.4V 60mAh NiMh), soudé sur la carte Interconnect.
C'est en fait 2 piles 1.2V en série :



Difficile de trouver le pack tout fait... mais si tu soudes un peu ça peut se faire avec 2 piles V60H ou V80H (plus courante) soudées cote à cote, avec un bout de gaine thermo par dessus:

Varta 1/V80H/V80H Ni-MH 1.2 V rechargeable 80 mAh 2 Broches Bouton Cell batterie | eBay

Les meilleures offres pour Varta 1/V80H/V80H Ni-MH 1.2 V rechargeable 80 mAh 2 Broches Bouton Cell batterie sont sur eBay ✓ Comparez les prix et les spécificités des produits neufs et d'occasion ✓ Pleins d'articles en livraison gratuite!

www.ebay.fr

Ça doit pouvoir se faire chez un spécialiste...

Mais il faut démonter la carte, avec précaution si les plastiques sont fragile.

Le PowerBook peut très bien fonctionner sans, mais il perd l'heure s'il n'a pas de batterie ou s'il n'est pas branché sur secteur.
