Bonjour,
suite à mon post de la dernière fois, je rencontre toujours d'énormes difficultés à convertir proprement des fichiers Illustrator vers Autocad.

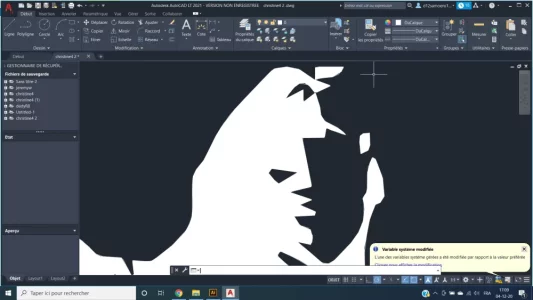

je vectorise proprement mes images avec des contours très satisfaisants. Cela dit je doit envoyer le tout en DWG donc j'exporte et là..... la cata, les contours sont doublés, triplés, du coup c'est un Foutoir sans nom... si j'ose m'exprimer ainsi.

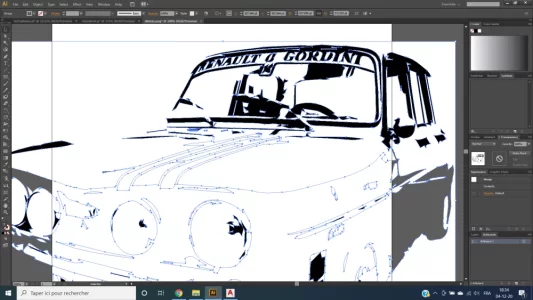

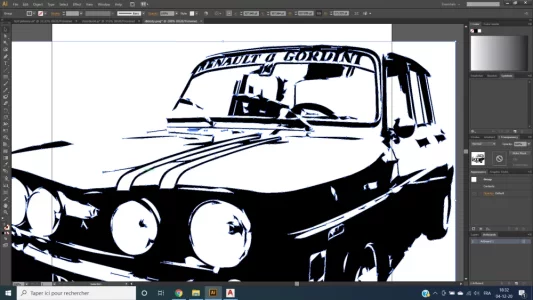

on voit sur le premier screen un détourage parfait et sur la deuxième des doublons horribles qui m'empêchent de continuer...

qui aurait une idée pour passer de AI à DWG proprement ?

merci bien de passer du temps pour les autres.

Bon vendredi soir


Capture d’écran (57).png
Capture d’écran (56).png


Toum'aï

Membre calcifié
Modérateur
Club MacG
16 Décembre 2010
4 594
3 323
59
MarWest
Ça marche pas quoi... Désolé :shy:
C'est marrant, j'ai déjà réussi pour un traçeur, mais en version 14 de ai.


teupe

Nouveau membre
22 Novembre 2020
9
1
46
d'après mes recherches ca serait la methode de vectorisation qui serait en défaut,

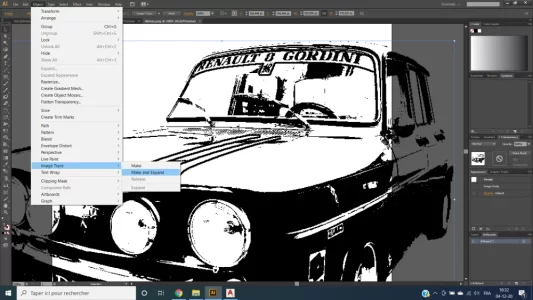

pourtant d'une image noir et blanc sans aucune nuance de gris, je fais Object/image trace/Make and expand...
j'obtiens une vectorisation réussie avec des contours bien adaptés

MAIS ...

j'ai bien des contours doublés :

IMAGE D'ORIGINE

Capture d’écran (59).png

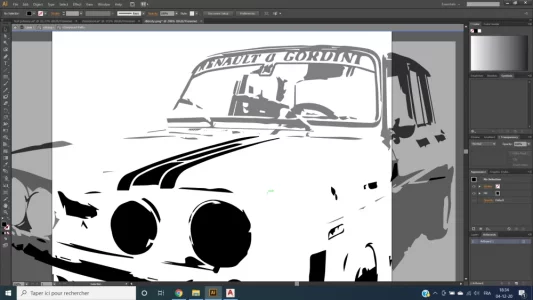

RESULTAT DE LA VECTORISATION

Capture d’écran (60).png

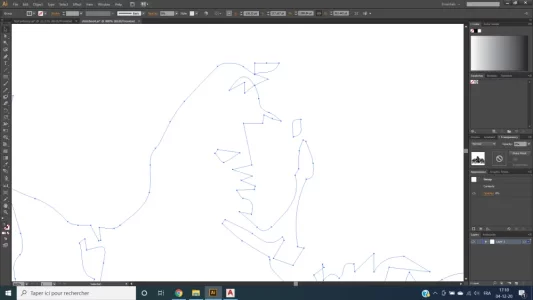

JE RETIRE UNE COUCHE

Capture d’écran (62).png




2 EME COUCHE TOUJOURS LA :



Capture d’écran (63).png


Je me vois mal faire ca avec toutes les courbes...

que faire lors de la vectorisation pour eviter ca ?


patlek

Membre d’élite
Club MacG
10 Août 2003
3 408
1 137
Sans faire aucun essai de mon coté;

Peut etre que une fois la vectorisation faite, si les tracés sontr en double, et bien, il suffurait peut etre de sélectionnet les blocs avec fond noir avec la baguette magique, et les couper (menu edit : cut. (a priori, et pourquoi pas avoir le menu en français???)

Et il resterat peut etre juste les tracés avec sans fond.


Je ds çà sans avoir testé.
