MacBook Lecture des schémas pdf

scoobidou

Nouveau membre
6 Février 2021
3
0
54
Bonjour,
je m’intéresse depuis quelques temps à la réparation des mac et je dois que l’on trouve facilement des schémas pdf ou board view.
cependant je voudrais savoir si quelqu’un pourrait me dire la signification des numéros entourés présents sur les pdf ainsi que les lettres v ou À cerclées également. J’ai souvent travaillé sur des schémas électroniques et j’en Comprend le sens mais la j’avoue que je ne vois pas.
n’hesitez pas à me donner des liens si vous en avez.
merci à tous par avance.


moderno31

Membre émérite
21 Avril 2011
850
65
Toulouse
Bonjour,
Un exemple illustré ? Je ne vois pas bien de quoi tu parles...


scoobidou

Nouveau membre
6 Février 2021
3
0
54
Bonjour,

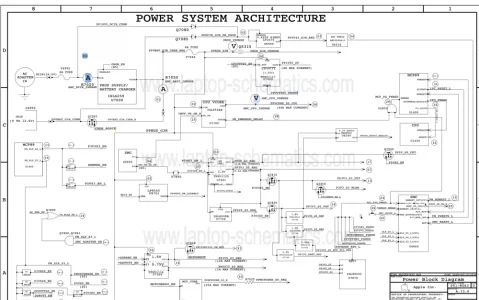

voici le schéma sur lequel se trouve les éléments que je ne comprends pas. Ils sont surinés en bleu. Je pensais au courant et tension pour le A et V mais pas sur.
Bonne journée à tous.


Fichiers joints

  • Capture d’écran 2021-04-23 à 08.59.39.png
    Capture d’écran 2021-04-23 à 08.59.39.png
    382 KB · Affichages: 41

moderno31

Membre émérite
21 Avril 2011
850
65
Toulouse
Hello
non ça ne me parle pas. J'ai jamais vu ce genre de schéma
Désolé de pas pouvoir t'aider
