AppleCD SC Plus

[gpbonneau]

Apple a sorti son premier lecteur CD en 1988, l'AppleCD SC, remplacé ensuite par l'AppleCD SC+ pratiquement identique .

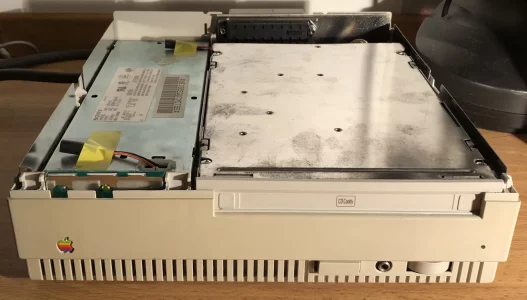

J'en ai un depuis longtemps, mais en panne de carte électronique que je n'ai pas pu faire réparer (le voyant de l'alim s'allume mais rien de plus, même pas présent sur le bus SCSI).

Je connais au moins trois modèle différent de lecteur CD à caddy Sony utilisé par Apple.

De gauche à droite : celui du CD SC+, puis celui du CD150 (monté aussi dans un boitier externe) et le modèle interne (et aussi en externe je crois) dans les premiers Mac prévu pour (MacIIvx/vi, CentrisQuadra,...). Les modèles à caddy ont ensuite été remplacés par des modèles à tiroir.

Les 2 premiers (CDU541) sont identiques (mécanique et carte électronique), seule la face avant change (commandes déportées sur le SC et sur la face avant pour le 150), le dernier (CDU561) a une mécanique différente (double volet, orifice de secours pour l'éjection pas au même endroit, etc...), la carte électronique aussi aussi différente.

Les 2 premiers étant quasiment introuvable, j'avais peu de chance de trouver une carte pour pouvoir réparer le mien :-(

Mais j'ai finis par trouver un CD150 sur LBC, en panne, plus dans son boitier (qui a servi pour un autre lecteur surement), ce qui m'arrange en fait, pour presque rien ;-)
Un CD 150 complet dans son boitier :


La panne est différente : le lecteur est reconnu sur le bus, le CD tourne, mais rejeté après quelques tentatives de lecture (au moins l'ejection fonctionne ;-)
Mais c'est une panne connu (condensateurs qui fuient) d'après les infos trouvé sur le net : http://www.asterontech.com/Asterontech/next_cdrom_refurb.html
Ce lecteur Sony a aussi été utilisé par NeXT et DEC.

J'ai récupéré ce lecteur et j'ai donc fait changer les condensateurs sur la carte électronique (merci bibilit).
Avant et après. Les 8 condensateurs qui fuyaient ont été remplacés


Et j'ai mis cette carte dans mon SC+.


Et ça marche ;-))
C'est pas une fusée ;-) (x1) mais aucun problème avec un SE ou un SE/30.





J'ai aussi utilisé un 40SC Tape Backup Drive (dans un boitier identique) au début les années 90, mais je l'ai plus, me reste que les cassettes :-(
J'aimerais bien en retrouvé un.



[gpbonneau]

On peut même lire des CD Audio
Il n'y a pas d'entrée Son sur le SE/30 (de toute façon vue le HP maigrichon il vaut mieux) donc avec des AppleDesign Powered Speakers branchés à l'arrière du lecteur sur les sorties audio RCA R/L ça le fait
Avec "Lecture audio AppleCD", c'est le Mac qui sert de télécommande du lecteur.
Un bon gros Juke-Box du début des années 1990



[cdbvs]

Salut à tous et à toutes, c'est Cdbvs


Moi je l'utilise avec mon Apple IIgs.

Mais comme l'AppleCD SC est autonome, il lui faut juste un Mac pour activer les pistes.
Il doit fonctionner sur à peu près toutes les plateformes, je pense ?

Sympa vos installations sur Mac SE
Vous les installez comme ça ou vous utilisez l'un des drivers de cette page ?

Merci et à+
Cdbvs



[melaure]

Bravo à tous les deux !

J'aimerais aussi en récupérer un un jour. En attendant je garde mon CD300, acheté avec mon LCII à l'époque ...

C'était mon premier lecteur de CD avec des enceintes Trust ...



[gpbonneau]

Salut à tous et à toutes, c'est Cdbvs
Vous les installez comme ça ou vous utilisez l'un des drivers de cette page ?

Merci et à+
Cdbvs

Mon SE/30 tourne sous MacOS 7.6, en install standard, avec le driver CD qui est avec : Apple CD-ROM 5.3.1 (et qui a aussi l'avantage de fonctionner avec les lecteurs non-Apple).



[melaure]

Sinon l'extension de Toast 3 permet aussi de gérer la plupart des lecteurs de CD, en plus des graveurs.



[cdbvs]

Salut à tous et à toutes, c'est Cdbvs

Merci Gpbonneau
Merci Melaure

A+
Cdbvs



[ninotna67]

Bonjour,
J’ai fait l’acquisition d’un AppleCd SC plus qui me fait des misères.
J’ai tout démonté et j’ai pu constaté que certains condensateurs avaient coulés. Rien de bien méchant. Après un bon nettoyage j’arrive bien à avoir un lecteur détecté en SCSI en position 4. Par contre il est très très lent à charger les cd, 2/3 minutes pour qu’il arrive sur le bureau. Cd audio ou cd de data pas de soucis.
La ou le bas blaisse c’est qu’il n’arrive pas à lire les données présentes.
Le cd audio est bien détecté mais impossible de lire la musique. Je peux changer les pistes, je vois le temps total mais dès que je fais play ça couine 30 sec et ça s’arrête.
Si j’essaye de copier un fichier sur un cd de data pareil ça couine et ça fini par me donner une erreur de copie.
Une idée ?
La lentille ?
Manque de graisse sur le moteur de rotation ?
Ça donne l’impression des qu’on met un cd qu’il tourne freine tourne freine avec un son de couinement aigu clairement anormal. Quand le cd monte sur le bureau le bruit aigu entendu est le bruit normal caractéristique.
J’ai clairement besoin de conseils ?
L’électronique étant il me semble ok je pense que la carte mère est ok.
Merci par avance



[gpbonneau]

Les condensateurs qui fuient c'est pas toujours trés visible, mais ça l'empêche de fonctionner correctement, essai de les changer.

Sinon, s'il est présent sur le bus et répond aux commandes, ça peut être aussi un pb de lentille ou mécanique.

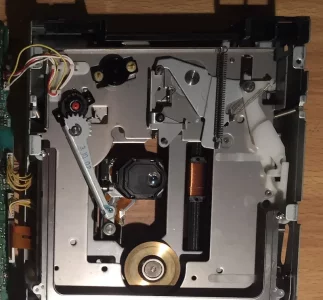

Essai de nettoyer la lentille et de mettre une goute d'huile sur les axes qui guident le charriot qui se déplace avec la lentille.

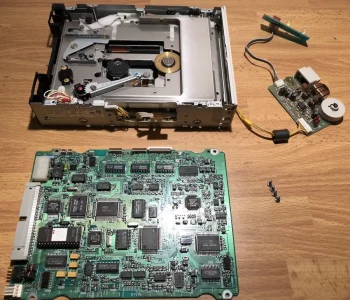

Tu peux retirer la carte électronique pour avoir accès à la mécanique.

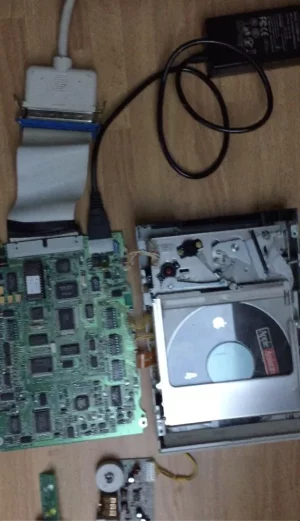

En posant la carte à coté, tu peux la raccorder à la mécanique, le brancher et SCSI et avec un alim externe, faire fonctionner ton lecteur.
Tu verras peut-être où ça couine ;-)
C'est comme ça que j'ai fait les tests sur le mien.



[ninotna67]

Merci merci je vais essayer ça.
J’espère simplement que le moteur n’a rien car sinon j’ai peur que je ne puisse rien faire malheureusement.
Pour les condensateurs je me vois pas les changer par moi même. Trop peur d’abimer quelque chose. As tu un contact éventuellement à me donner ?
Une huile à me conseiller ? Je pensais mettre du w40.
Belle journée



[gpbonneau]

Merci merci je vais essayer ça.
J’espère simplement que le moteur n’a rien car sinon j’ai peur que je ne puisse rien faire malheureusement.
Pour les condensateurs je me vois pas les changer par moi même. Trop peur d’abimer quelque chose. As tu un contact éventuellement à me donner ?
Une huile à me conseiller ? Je pensais mettre du w40.
Belle journée

Le changement des condensateurs ne doit pas être plus compliqué que sur une CM je pense, je ne sais pas non plus le faire, je demande à des spécialistes ;-) on en trouve dans les petites annonces...
Si tu ne trouves pas, je peux demander à celui qui a recappé la mienne, je ne sais pas s'il le fait encore...
Pour l'huile, une huile fine dans le genre de celle pour machine à coudre, il en faut très peu. W40 pourquoi pas.
