Disque dur introuvable

[renagary]

Bonjour,
J'ai un Imac 4K, 21,5 pouces, de 2019, model A2116, MHK33FN/A
Actuellement j'ai un SSD de 250Go que j'aimerais changer
Ce disque dur est sur un proctocole PCI express
L'emplacement habituel des disques dur connecté en SATA est bien sur vide

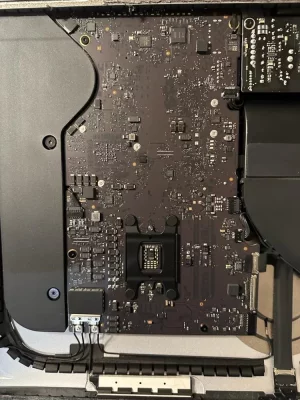

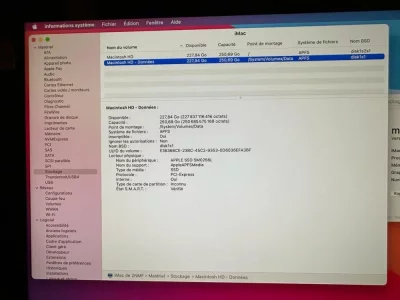

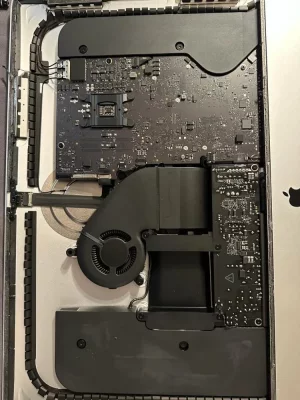

J'ai mis en PJ un descriptif du disque dur actuel et la vue ouverte de l'IMAC
Ou est ce satané disque dur que je souhaite remplacer?
Merci pour votre aide



[encoreplusgrincheux]

Bonsoir
A priori c'est un sud de ce type, je crois que ça s'appelle un M2 ou un truc comme ça, ça ressemble à celui que j'ai rajouté dans ma PS5.
Il doit etre planqué sous un emplacement vissé en bas de la première photo je dirais.

Disque SSD 32GB iMac 21" et 27" (2017/2019)

Installez un SSD sur votre iMac! Disque SSD 32GB pour iMac 21 pouces Retina 4K et 27 pouces Retina 5K A1418/A2116/A1419/A2115 (2017/2019) - En Stock ✓

www.bestinmac.com



[Locke]

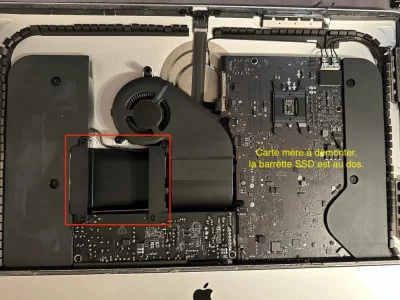

Tu es sûr que c'est un modèle 2019, car chez iFixit ils n'en parlent pas ? Sinon, si c'est comme pour le modèle 2017... https://fr.ifixit.com/Tutoriel/iMac...y+(2017)+Blade+SSD+Replacement/101104?lang=en ...la barrette SSD est au dos de la grande carte mère à droite du logement d'un disque dur en 2,5" qui est vide (encadré en rouge)...

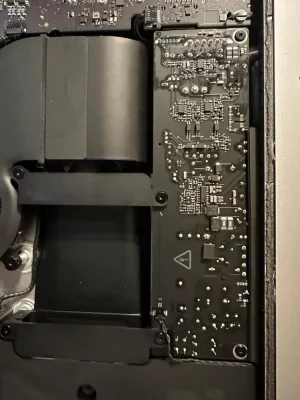

...en dessous du logement du disque dur, c'est la carte d'alimentation.



[edenpulse]

Va falloir tout démonter et sortir.
Plein de vidéos / tutoriels existent sur internet, une petite recherche te donne rapidement ceci:

iMac Intel 21.5" Retina 4K Display Blade SSD Replacement

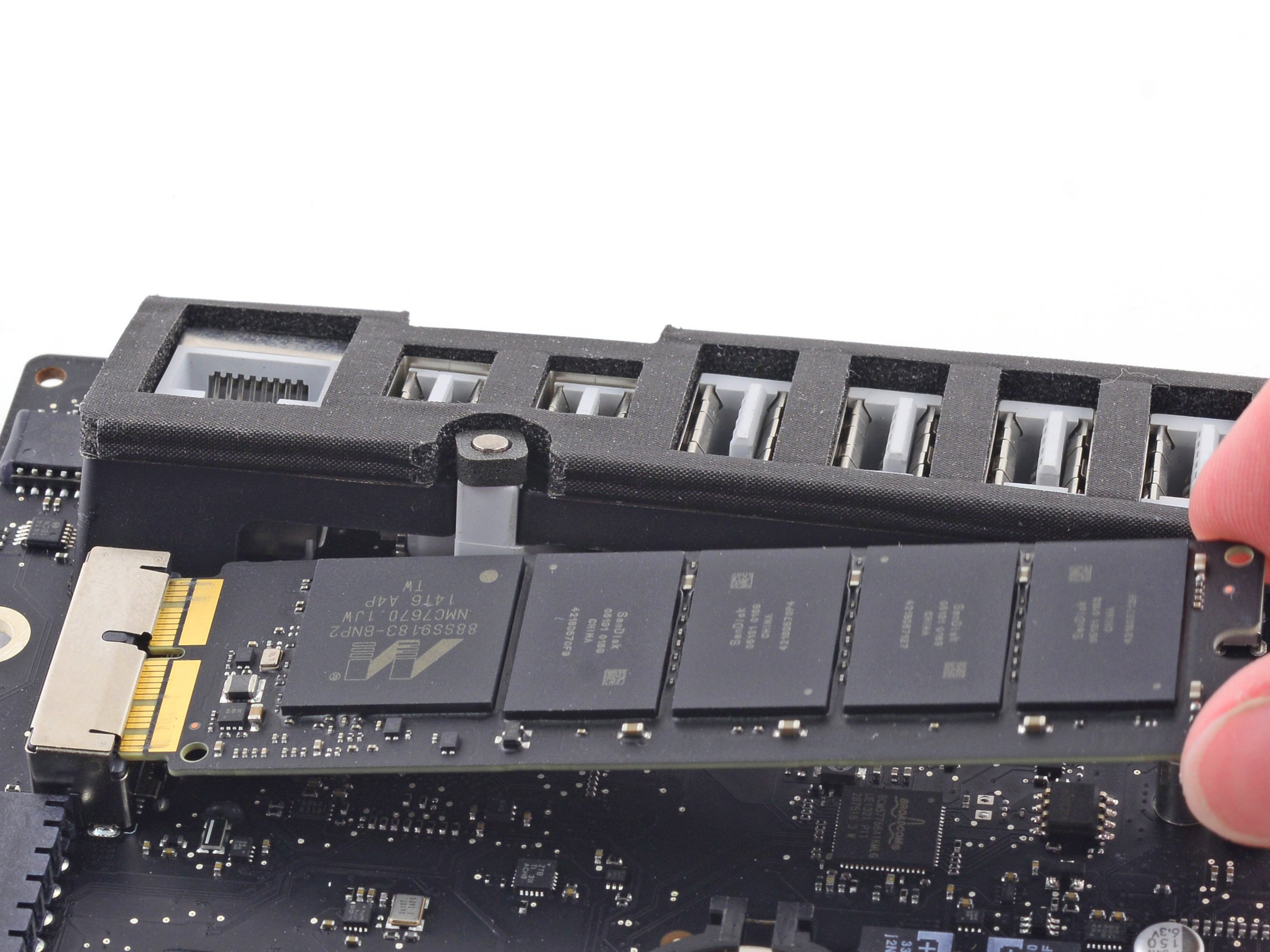

Utilisez ce guide pour remplacer ou mettre à niveau le disque SSD à lame propriétaire d'Apple (NVMe/PCIe x4) dans un iMac Retina 4K de 21,5 pouces...

fr.ifixit.com

Si si ifixit en parle @Locke

Sinon en vidéo:

- YouTube

Profitez des vidéos et de la musique que vous aimez, mettez en ligne des contenus originaux, et partagez-les avec vos amis, vos proches et le monde entier.

youtu.be

C’est à l’arrière de la carte mère. Et c’est pas la mince affaire pour le coup. (Sans parler du fait qu’il faut démonter l’alimentation de la machine, non protégée)



[renagary]

Tu es sûr que c'est un modèle 2019, car chez iFixit ils n'en parlent pas ? Sinon, si c'est comme pour le modèle 2017... https://fr.ifixit.com/Tutoriel/iMac...y+(2017)+Blade+SSD+Replacement/101104?lang=en ...la barrette SSD est au dos de la grande carte mère à droite du logement d'un disque dur en 2,5" qui est vide (encadré en rouge)...

Voir la pièce jointe 288951

...en dessous du logement du disque dur, c'est la carte d'alimentation.

Je suis sur que c'est un modele de 2019
Comment on demonte ça, c'est vraiment une conception merdique



[edenpulse]

Comment on demonte ça,

Mon lien dans le commentaire juste au dessus?

iMac Intel 21.5" Retina 4K Display Blade SSD Replacement

Utilisez ce guide pour remplacer ou mettre à niveau le disque SSD à lame propriétaire d'Apple (NVMe/PCIe x4) dans un iMac Retina 4K de 21,5 pouces...

fr.ifixit.com



[renagary]

Va falloir tout démonter et sortir.
Plein de vidéos / tutoriels existent sur internet, une petite recherche te donne rapidement ceci:

iMac Intel 21.5" Retina 4K Display Blade SSD Replacement

Utilisez ce guide pour remplacer ou mettre à niveau le disque SSD à lame propriétaire d'Apple (NVMe/PCIe x4) dans un iMac Retina 4K de 21,5 pouces...

fr.ifixit.com

Si si ifixit en parle @Locke

Sinon en vidéo:

- YouTube

Profitez des vidéos et de la musique que vous aimez, mettez en ligne des contenus originaux, et partagez-les avec vos amis, vos proches et le monde entier.

youtu.be

C’est à l’arrière de la carte mère. Et c’est pas la mince affaire pour le coup. (Sans parler du fait qu’il faut démonter l’alimentation de la machine, non protégée)

Merci pour cette vidéo que je viens de regarer. J'ai pas mal de boulot en perspective. Ce qui est dommage est que je n'ai pas sur mon imac les nappes pour une connexion SATA qui m'aurais permis de juste rajouter un DD 2,5 pouces
Aurais tu le modèle exact de disque dur que je dois commander. J'ai peur de me tromper. Encore merci pour ton aide



[Sly54]

Aurais tu le modèle exact de disque dur que je dois commander. J'ai peur de me tromper.

Par exemple ici : https://eshop.macsales.com/shop/ssd/owc/imac-21.5-inch/2013-2019



[Locke]

Aurais tu le modèle exact de disque dur que je dois commander. J'ai peur de me tromper. Encore merci pour ton aide

Chez iFixit pour installer un SSD de 2,5" il y a ce qu'il faut... https://store.ifixit.fr/products/imac-intel-27-late-2012-late-2019-ssd-upgrade-kit ...l'iMac doit-être de mi 2019. Par contre le SSD vendu dans le kit n'est que de 256 Go !
