10.15 Catalina Problèmes avec mon Fusion Drive

Ruan Marcos

Ruan Marcos

Membre confirmé
27 Avril 2020
39
0
71
Bonjour,

Je suis passé récemment sous Catalina est j'ai des soucis avec mon Fusion Drive

J'ai installé il y a peu Catalina et j'ai dans À propos/stockage un Fusion Drive de 1,12 To avec un « Macintosh HD » et un « Macintosh HD – Données »

Dans utilitaire de disque j'ai un Fusion Drive contenant "Conteneur disk 2" contenant "Macintosh HD" et Deux " Macintosh HD - Données" soit deux volumes suffixés donc un de trop (?)

S’ajoute le fait que j'ai fait dernièrement tourner S.O.S avec mon MacBook. et j'ai eu un message d'erreur disant « SOS n’a pas pu démonter le volume à réparer ».

Je me demande si je dois repartir de zéro ou effacer un des deux volumes suffixés, ce qui, je suppose, ne réglera pas mon erreur dans S.O.S.

D’avance merci pour votre aide et vos conseils.

diskutil.jpg SOS.jpeg Liste disk.jpg

D’avance merci pour votre aide et conseils.

Dernière édition par un modérateur:
Bonjour Ruan

Passe la commande :
Bloc de code:
diskutil ap list

  • qui affiche le tableau détaillé de l'apfs

Poste le retour en copier-coller > en veillant à faire le coller dans un Bloc de code (c'est plus lisible !) par le procédé suivant -->

- en bas de cette page des forums MacGé => utilise le menu ...▾ (à droite de la bobine souriante) dans la barre de menus au-dessus du champ de saisie d'un message > sous-menu : </> Bloc de code => tu fais ton coller dans la fenêtre de code et Continuer.
​

Bonjour Ouroboros

Je suis une buse ... je n'arrive pas à trouver le menu à droite de la bobine souriante.
En bas de la page à droite j'ai le lien RSS au dessus une cartouche avec stat forum, sujets récents et en ligne ... mais personne ne souris.

Tu peux me montrer ?

Désolé !

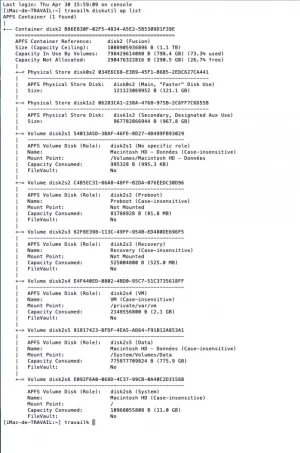

En attendant voici un fichier avec diskutil ap list




@ Ruan

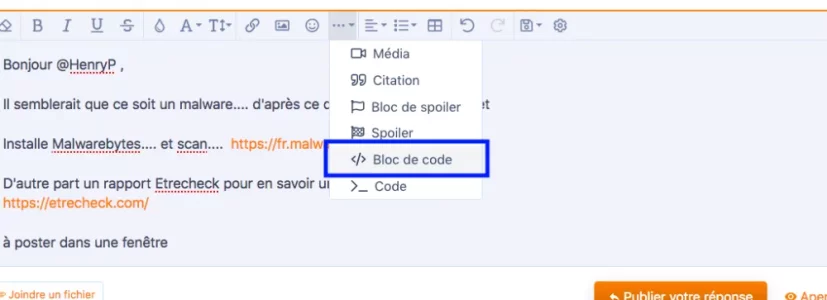

Reposte le tableau en mode texte dans un Bloc de code en t'aidant des indication de peyret.

Bloc de code:
Last login: Thu Apr 30 15:59:09 on console
[iMac-de-TRAVAIL:~] travail% diskutil ap list
APFS Container (1 found)
|
+-- Container disk2 B86E830F-02F5-4834-A5E2-5B5309D1F39E
    ====================================================
    APFS Container Reference:     disk2 (Fusion)
    Size (Capacity Ceiling):      1088905936896 B (1.1 TB)
    Capacity In Use By Volumes:   798429614080 B (798.4 GB) (73.3% used)
    Capacity Not Allocated:       290476322816 B (290.5 GB) (26.7% free)
    |
    +-< Physical Store disk0s2 034E6C68-E3B9-45F1-B6B5-2EDC627CA441
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk0s2 (Main, "Faster" Disk Use)
    |   Size:                       121123069952 B (121.1 GB)
    |
    +-< Physical Store disk1s2 06283CA1-238A-4768-975B-2C6FF7C6D55B
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk1s2 (Secondary, Designated Aux Use)
    |   Size:                       967782866944 B (967.8 GB)
    |
    +-> Volume disk2s1 54013A5D-3BAF-46FE-8D27-4B499FB93029
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s1 (No specific role)
    |   Name:                      Macintosh HD - Données (Case-insensitive)
    |   Mount Point:               /Volumes/Macintosh HD - Données
    |   Capacity Consumed:         995328 B (995.3 KB)
    |   FileVault:                 No
    |
    +-> Volume disk2s2 C4B5EC31-86A8-48FF-B2DA-076EEDC30D96
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s2 (Preboot)
    |   Name:                      Preboot (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         81788928 B (81.8 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s3 62F8E398-113C-49FF-954B-ED480DE696F5
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s3 (Recovery)
    |   Name:                      Recovery (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         525004800 B (525.0 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s4 E4F440ED-0802-4BD0-95C7-51C3735618FF
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s4 (VM)
    |   Name:                      VM (Case-insensitive)
    |   Mount Point:               /private/var/vm
    |   Capacity Consumed:         2148556800 B (2.1 GB)
    |   FileVault:                 No
    |
    +-> Volume disk2s5 81817423-BFDF-4EA5-AD64-F91B12A853A1
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s5 (Data)
    |   Name:                      Macintosh HD - Données (Case-insensitive)
    |   Mount Point:               /System/Volumes/Data
    |   Capacity Consumed:         775877709824 B (775.9 GB)
    |   FileVault:                 No
    |
    +-> Volume disk2s6 E092F6A0-068D-4C37-99CB-0A40C2D3156B
        ---------------------------------------------------
        APFS Volume Disk (Role):   disk2s6 (System)
        Name:                      Macintosh HD (Case-insensitive)
        Mount Point:               /
        Capacity Consumed:         10968055808 B (11.0 GB)
        FileVault:                 No
[iMac-de-TRAVAIL:~] travail%


Et voilà le travail ;)

Le volume intrus et sans usage pour Catalina est le Macintosh HD - Données disk2s1 (995 Ko). On le sait (outre sa taille dérisoire) parce qu'il est monté dans le répertoire invisible Volumes de Macintosh HD démarré - répertoire Volumes dédié au montage des volumes externes. Le volume-Données compagnon du volume-Système Macintosh HD => étant monté dans le volume-Système démarré at: /System/Volumes/Data (dossier Data dédié au montage du volume associé).

- passe la commande (copier-coller) :​
Bloc de code:
diskutil ap deleteVolume disk2s1

  • qui supprime le volume superflu

Poste le retour.

Voilà le résultat. Sinon c'est normal d'avoir un Fusion Drive contenant "Conteneur disk 2" contenant "Macintosh HD" et " Macintosh HD - Données ?


Bloc de code:
[iMac-de-TRAVAIL:~] travail% diskutil ap list
APFS Container (1 found)
|
+-- Container disk2 B86E830F-02F5-4834-A5E2-5B5309D1F39E
    ====================================================
    APFS Container Reference:     disk2 (Fusion)
    Size (Capacity Ceiling):      1088905936896 B (1.1 TB)
    Capacity In Use By Volumes:   798446010368 B (798.4 GB) (73.3% used)
    Capacity Not Allocated:       290459926528 B (290.5 GB) (26.7% free)
    |
    +-< Physical Store disk0s2 034E6C68-E3B9-45F1-B6B5-2EDC627CA441
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk0s2 (Main, "Faster" Disk Use)
    |   Size:                       121123069952 B (121.1 GB)
    |
    +-< Physical Store disk1s2 06283CA1-238A-4768-975B-2C6FF7C6D55B
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk1s2 (Secondary, Designated Aux Use)
    |   Size:                       967782866944 B (967.8 GB)
    |
    +-> Volume disk2s2 C4B5EC31-86A8-48FF-B2DA-076EEDC30D96
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s2 (Preboot)
    |   Name:                      Preboot (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         81788928 B (81.8 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s3 62F8E398-113C-49FF-954B-ED480DE696F5
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s3 (Recovery)
    |   Name:                      Recovery (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         525004800 B (525.0 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s4 E4F440ED-0802-4BD0-95C7-51C3735618FF
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s4 (VM)
    |   Name:                      VM (Case-insensitive)
    |   Mount Point:               /private/var/vm
    |   Capacity Consumed:         2148556800 B (2.1 GB)
    |   FileVault:                 No
    |
    +-> Volume disk2s5 81817423-BFDF-4EA5-AD64-F91B12A853A1
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s5 (Data)
    |   Name:                      Macintosh HD - Données (Case-insensitive)
    |   Mount Point:               /System/Volumes/Data
    |   Capacity Consumed:         775895089152 B (775.9 GB)
    |   FileVault:                 No
    |
    +-> Volume disk2s6 E092F6A0-068D-4C37-99CB-0A40C2D3156B
        ---------------------------------------------------
        APFS Volume Disk (Role):   disk2s6 (System)
        Name:                      Macintosh HD (Case-insensitive)
        Mount Point:               /
        Capacity Consumed:         10968055808 B (11.0 GB)
        FileVault:                 No
[iMac-de-TRAVAIL:~] travail%

Il manque 33 Go d'espace-disque à ton Conteneur. Passe la commande :
Bloc de code:
diskutil ap resizeContainer disk2 0b ; diskutil list

  • qui récupère l'espace libre disponible et réaffiche le tableau des disques

Poste le retour.

----------

Tu as un Fusion Drive qui associe logiquement un SSD de 121 Go & un HDD de 1 To. Ce Fusion Drive est de type apfs (nouveau type). L'assocation logique virtualise un espace-disque commun de 1,1 To (normalement) indexé disk2 et appelé ici Conteneur. Comme Catalina est l'OS installé > ce Conteneur héberge les 5 volumes requis pour le fonctionnement de cet OS et dédiés à des fonctions spécialisées : Macintosh HD (Système) > Macintosh HD - Données (utilisateur) > Preboot (prédémarrage) > Recovery (secours) > VM (Virtual Memory : archivage de la RAM).

- cette architecture de coulisses compliquée est censée rester invisible pour l'expérience graphique de l'utilisateur > pour lequel le Finder n'affiche qu'un volume Macintosh HD global.​

voici le résultat :

Bloc de code:
[iMac-de-TRAVAIL:~] travail% diskutil ap resizeContainer disk2 0b ; diskutil list
Started APFS operation
Aligning grow delta to 32 212 262 912 bytes and targeting a new physical store size of 999 995 129 856 bytes
Determined the maximum size for the targeted physical store of this APFS Container to be 999 994 101 760 bytes
Resizing APFS Container designated by APFS Container Reference disk2
The specific APFS Physical Store being resized is disk1s2
Verifying storage system
Using live mode
Performing fsck_apfs -n -x -l -S /dev/disk0s2
Checking the container superblock
Checking the fusion superblock
Checking the EFI jumpstart record
Checking the space manager
Checking the space manager free queue trees
Checking the object map
Checking the Fusion data structures
error: fusion middle tree: invalid "from" range 0x400000e2f1441:2
Fusion data structures are invalid
The volume /dev/disk0s2 could not be verified completely
Storage system check exit code is 8
Error: -69716: Storage system verify or repair failed
/dev/disk0 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *121.3 GB   disk0
   1:                        EFI EFI                     209.7 MB   disk0s1
   2:                 Apple_APFS Container disk2         121.1 GB   disk0s2

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:                 Apple_APFS Container disk2         967.8 GB   disk1s2

/dev/disk2 (synthesized):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      APFS Container Scheme -                      +1.1 TB     disk2
                                 Physical Stores disk0s2, disk1s2
   1:                APFS Volume Preboot                 81.8 MB    disk2s2
   2:                APFS Volume Recovery                525.0 MB   disk2s3
   3:                APFS Volume VM                      2.1 GB     disk2s4
   4:                APFS Volume Macintosh HD - Données  775.9 GB   disk2s5
   5:                APFS Volume Macintosh HD            11.0 GB    disk2s6

/dev/disk3 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *750.2 GB   disk3
   1:                        EFI EFI                     209.7 MB   disk3s1
   2:                  Apple_HFS Tri-Backup 4            749.8 GB   disk3s2

/dev/disk4 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk4
   1:                        EFI EFI                     209.7 MB   disk4s1
   2:                  Apple_HFS Tri-Backup 3            999.9 GB   disk4s2

/dev/disk5 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *2.0 TB     disk5
   1:                        EFI EFI                     209.7 MB   disk5s1
   2:                  Apple_HFS Tri-Backup 2            899.9 GB   disk5s2
   3:                  Apple_HFS Tri-Backup 1            1.1 TB     disk5s3

[iMac-de-TRAVAIL:~] travail%

Dans mon Conteneur disk2 j'ai bien Macintosh HD, Macintosh HD-Données, VM plus 2 non montés que je suppose être Preboot et Recovery. J'ai bon ?

Le Conteneur a bien les distribution de volumes attendue pour Catalina.

- est-ce que tu as un autre problème ?​

Il y a ça

Ruan Marcos a dit:
error: fusion middle tree: invalid "from" range 0x400000e2f1441:2 Fusion data structures are invalid The volume /dev/disk0s2 could not be verified completely Storage system check exit code is 8 Error: -69716: Storage system verify or repair failed
Cliquez pour agrandir...

Et toujours cette erreur quand je lance S.O.S.

Réparation du système de fichiers.

Le volume a été démonté avec succès.

Impossible de réparer le volume car d’autres volumes APFS présents dans son conteneur sont montés. Démontez-les ou effectuez la réparation à partir d’un autre système macOS (par exemple, depuis le système de récupération).

Rétablissement de l’état original : monté.

Le problème -69842 s’est produit lors du rétablissement de l’état de montage original.

Impossible de démonter le volume pour le réparer.

L’opération a échoué…
Cliquez pour agrandir...

C'est grave Docteur ? :dead:

Le Fusion Drive a l'air de fonctionner > mais le Conteneur commun d'être verrouillé à sa taille actuelle par une erreur dans l'apfs. Dont je doute qu'elle soit réparable.

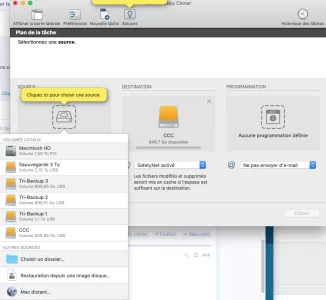

- il faudrait créer un clone du Conteneur apfs actuel sur un DDE > démarrer sur le clone > supprimer / recréer le Fusion Drive apfs > cloner à rebours le clone dans le nouveau Conteneur interne. En utilisant la démo (gratuite un mois) de Carbon Copy Cloner. Pour cela > il faudrait pouvoir créer une partition de type apfs d'une taille de 850 Go sur un DDE USB.​

Je peux essayer, mais avant quelques questions.

Si je ne fais rien quelles conséquences pour l'avenir ?
Si recréation du Fusion Drive cela va réparer l'erreur dans l'apfs ?
Je vais commencer par chercher un disque de libre

Si tu ne fais rien => il ne se passera rien tant que tu ne chercheras pas à repartitionner le Conteneur apfs (pour installer Windows dans un volume BOOTCAMP par exemple). Car le Conteneur actuel est verrouillé en taille.

- oui : supprimer puis recréer le Fusion Drive va installer un nouveau système de fichiers apfs. Dont on peut présumer qu'il sera sans erreur. L'erreur actuelle a dû survenir parce que tu avais un type CoreStorage de Fusion Drive au départ (type classique) > et que l'installation de Catalina a converti le Fusion Drive au type apfs (nouveau type). Conversion qui a dû s'effectuer de manière en partie défectueuse.​

créer un clone du Conteneur apfs actuel
Cliquez pour agrandir...

Oui mais CCC me propose que le DD Macintosh HD, c'est OK ?


Dernière édition par un modérateur:
Dans une distribution Catalina (5 volumes) => CCC n'affiche en source que le volume-Système = Macintosh HD.

- mais en quoi consiste le volume destination CCC ? Attention ! il faut ici qu'il ait un format apfs.​

Passe les 2 commandes (l'une après l'autre) :
Bloc de code:
diskutil list
df -H

  • qui affichent : la configuration des disques & l'occupation des volumes montés

Poste les retours.

le disque CCC en apfs est destiné à recevoir le clone de mon disque. et il est la partition d'un disque de 3 To


Bash:
Last login: Fri May  1 07:31:38 on console
[iMac-de-TRAVAIL:~] travail% diskutil list
/dev/disk0 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *121.3 GB   disk0
   1:                        EFI EFI                     209.7 MB   disk0s1
   2:                 Apple_APFS Container disk2         121.1 GB   disk0s2

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:                 Apple_APFS Container disk2         967.8 GB   disk1s2

/dev/disk2 (synthesized):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      APFS Container Scheme -                      +1.1 TB     disk2
                                 Physical Stores disk0s2, disk1s2
   1:                APFS Volume Preboot                 81.8 MB    disk2s2
   2:                APFS Volume Recovery                525.0 MB   disk2s3
   3:                APFS Volume VM                      2.1 GB     disk2s4
   4:                APFS Volume Macintosh HD - Données  776.1 GB   disk2s5
   5:                APFS Volume Macintosh HD            11.0 GB    disk2s6

/dev/disk3 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *3.0 TB     disk3
   1:                        EFI EFI                     209.7 MB   disk3s1
   2:                  Apple_HFS Sauuvegarde 3 To        2.2 TB     disk3s2
   3:                 Apple_APFS Container disk6         849.9 GB   disk3s3

/dev/disk4 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk4
   1:                        EFI EFI                     209.7 MB   disk4s1
   2:                  Apple_HFS Tri-Backup 3            999.9 GB   disk4s2

/dev/disk5 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *2.0 TB     disk5
   1:                        EFI EFI                     209.7 MB   disk5s1
   2:                  Apple_HFS Tri-Backup 2            899.9 GB   disk5s2
   3:                  Apple_HFS Tri-Backup 1            1.1 TB     disk5s3

/dev/disk6 (synthesized):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      APFS Container Scheme -                      +849.9 GB   disk6
                                 Physical Store disk3s3
   1:                APFS Volume CCC                     950.3 KB   disk6s1

[iMac-de-TRAVAIL:~] travail% df -H
Filesystem      Size   Used  Avail Capacity iused       ifree %iused  Mounted on
/dev/disk2s6    1.1T    11G   290G     4%  487058 10633359982    0%   /
devfs           209k   209k     0B   100%     706           0  100%   /dev
/dev/disk2s5    1.1T   776G   290G    73% 1947141 10631899899    0%   /System/Volumes/Data
/dev/disk2s4    1.1T   2.1G   290G     1%       2 10633847038    0%   /private/var/vm
map auto_home     0B     0B     0B   100%       0           0  100%   /System/Volumes/Data/home
/dev/disk5s2    900G   498G   402G    56%   76225  4294891054    0%   /Volumes/Tri-Backup 2
/dev/disk5s3    1.1T   837G   263G    77% 2473892  4292493387    0%   /Volumes/Tri-Backup 1
/dev/disk4s2    1000   545G   455G    55%  183240  4294784039    0%   /Volumes/Tri-Backup 3
/dev/disk3s2    2.2T   1.0G   2.1T     1%      78  4294967201    0%   /Volumes/Sauuvegarde 3 To
/dev/disk6s1    850G   950k   850G     1%      68  8299727532    0%   /Volumes/CCC
[iMac-de-TRAVAIL:~] travail%

Dernière édition par un modérateur:
c'est parti !

Bon je suis à mi-chemin du clonage,

Petite question, comment à partir du clone je supprime / recrée le Fusion Drive apfs ?



Écrivez votre réponse...

Sujets similaires

R
10.14 Mojave Reformater Fusion Drive ?
Réponses
21
Affichages
837
macOS
rone26
R
B
10.15 Catalina Partitions
Réponses
10
Affichages
349
macOS
billfleu
B
B
10.11 El Capitan Partition Inaccessible Fusion Drive
Réponses
1
Affichages
707
macOS
Ahiqar
A
Aski
macOS Ventura No CoreStorage logical volume groups found
Réponses
6
Affichages
1K
macOS
Locke
Locke
B
10.15 Catalina Fusionner partitions SSD
Réponses
14
Affichages
1K
macOS
bklgsim
B
Haut Bas
