MacBook Pro Changement carte mère MBP 13" 2016

[barbenzingue44]

Bonjour à tous
Je reviens vous voir pour autre choses que du soft
J'ai acheté un MBP 13" 3016 touch bar (un cauchemar, je suis en bisbille avec le vendeur)
J'aimerais commander une carte mère et la changer moi même. J'ai 2 vidéos pour me guider.
J'aimerais savoir s'il y a un risque pour la carte mère de faire une photocopie sur une imprimante afin de mettre toutes les petites vis à l'endroit où on les retire.
Est ce que le rayon lumineux pose un problème pour l'électronique?
Merci à vous



[Romuald]

Je n'en sais rien, mais pourquoi ne pas d'abord essayer de la prendre en photo et voir ce que ça donne une fois imprimé ?



[barbenzingue44]

Je n'en sais rien, mais pourquoi ne pas d'abord essayer de la prendre en photo et voir ce que ça donne une fois imprimé ?

je ne sais pas si on verra les détails comme sur une copie. Mais je testerai quand même



[Sly54]

je ne sais pas si on verra les détails comme sur une copie. Mais je testerai quand même

Regarde aussi les tutos de démontage sur iFixit, ça pourrait t'aider.

Et +1 pour les photos, que tu peux faire sous tous les angles et agrandir comme tu le souhaites



[Locke]

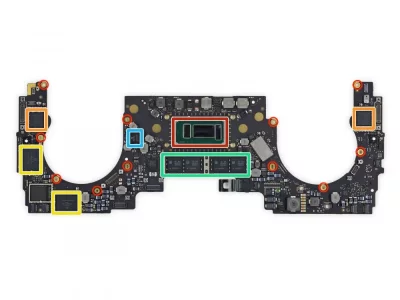

Sur iFxit c'est ce modèle-là... https://fr.ifixit.com/Tutoriel/Vue+éclatée+du+MacBook+Pro+13-Inch+Touch+Bar/73480 ...et tu n'as aucune raison de vouloir faire une photocopie de la carte mère, car il n'y a pas une pelletée de vis. Sur la photo, je les ai encadrés en rouge...



...je n'ai pas le sentiment que tu vas trouver très facilement cette carte mère et attention, avec un modèle TouchBar il n'y a pas de barrette mémoire, tout est soudé sur la carte mère, voir l'étape 8. Donc, attention à la carte mère que tu trouveras et la quantité de mémoire qu'elle contiendra, car il est impossible d'en faire une augmentation !



[barbenzingue44]

Sur iFxit c'est ce modèle-là... https://fr.ifixit.com/Tutoriel/Vue+éclatée+du+MacBook+Pro+13-Inch+Touch+Bar/73480 ...et tu n'as aucune raison de vouloir faire une photocopie de la carte mère, car il n'y a pas une pelletée de vis. Sur la photo, je les ai encadrés en rouge...

Voir la pièce jointe 256185

...je n'ai pas le sentiment que tu vas trouver très facilement cette carte mère et attention, avec un modèle TouchBar il n'y a pas de barrette mémoire, tout est soudé sur la carte mère, voir l'étape 8. Donc, attention à la carte mère que tu trouveras et la quantité de mémoire qu'elle contiendra, car il est impossible d'en faire une augmentation !

Merci pour la photo ça va m'aider. Mais c'était surtout pour les petites "pattes" qui sont fixées par 2 vis (ex à côté du ventilo) que je voulais avoir une photo en plus de la vidéo. Mais bon là c'est très bien je devrais m'en sortir. Quant à la carte mère oui bien sûr j'ai bien choisi mon modèle (fréquence, ram et ssd). J'aurais bien aimer prendre une 512 au lieu de 256 mais bin ça fait quand même 50€ de plus. Je l'ai prise sur ebay elle vient d'Allemagne



[barbenzingue44]

Regarde aussi les tutos de démontage sur iFixit, ça pourrait t'aider.

Et +1 pour les photos, que tu peux faire sous tous les angles et agrandir comme tu le souhaites

oui ça plus les vidéos je devrais m'en sortir. Merci encore



[barbenzingue44]

Bonjour à tous
j'ai grand besoin de vous, je n'arrive pas à rebrancher les petites nappes sur ma carte mère
Je ne sais plus si le petit verrou doit etre baissé pour mettre la nappe et levé pour la verrouiller ou l'inverse
je mets une photo pour que vous sachiez de quoi je parle
merci à vous c'est assez urgent

Note de la modération (Locke) : inutile de créer un nouveau message, regroupement de tes nouveaux messages ici.



[Locke]

j'ai grand besoin de vous, je n'arrive pas à rebrancher les petites nappes sur ma carte mère
Je ne sais plus si le petit verrou doit etre baissé pour mettre la nappe et levé pour la verrouiller ou l'inverse
je mets une photo pour que vous sachiez de quoi je parle

C'est bien, mais quel Mac dont on ignore tout, taille écran, année, modèle, est le minimum à fournir dans ta demande, non ? De plus, je pense que sur iFixit que tu vas trouver ce qu'i faut faire.



[barbenzingue44]

C'est bien, mais quel Mac dont on ignore tout, taille écran, année, modèle, est le minimum à fournir dans ta demande, non ? De plus, je pense que sur iFixit que tu vas trouver ce qu'i faut faire.

ok désolé
MBP 13" 2016
mais je pense que c'est le même principe pour toutes les nappes non?



[Locke]

ok désolé
MBP 13" 2016
mais je pense que c'est le même principe pour toutes les nappes non?

Ce serait un modèle Retina, avec Touches de fonction ou Touch Bar... https://fr.ifixit.com/Device/MacBook_Pro_13"_Retina_Display ... ?

Non, les connecteurs des nappes sont différents en fonction de ce qui est connecté. Il faudrait une photo de l'extrémité de la nappe et la présenter face au connecteur pour tenter de comprendre comment se fait la connexion.

Avec Touches de fonction... https://fr.ifixit.com/Tutoriel/Vue+...-Inch+avec+touches+de+fonction+fin+2016/72415
Avec Touch Bar... https://fr.ifixit.com/Tutoriel/Vue+éclatée+du+MacBook+Pro+13-Inch+Touch+Bar/73480

Pourquoi avoir démonté la carte mère, quelle en est la raison ?



[barbenzingue44]

Ce serait un modèle Retina, avec Touches de fonction ou Touch Bar... https://fr.ifixit.com/Device/MacBook_Pro_13"_Retina_Display ... ?

Non, les connecteurs des nappes sont différents en fonction de ce qui est connecté. Il faudrait une photo de l'extrémité de la nappe et la présenter face au connecteur pour tenter de comprendre comment se fait la connexion.

Avec Touches de fonction... https://fr.ifixit.com/Tutoriel/Vue+...-Inch+avec+touches+de+fonction+fin+2016/72415
Avec Touch Bar... https://fr.ifixit.com/Tutoriel/Vue+éclatée+du+MacBook+Pro+13-Inch+Touch+Bar/73480

Pourquoi avoir démonté la carte mère, quelle en est la raison ?

changement de carte mère (j'en ai parlé ailleurs)
oui c'est un touch bar
je mets 2 photos (nappe et nappe sur connecteur)



[Locke]

C'est bien, mais 3 photos, 3 endroits différents, ça n'aide pas ! Par exemple ici...

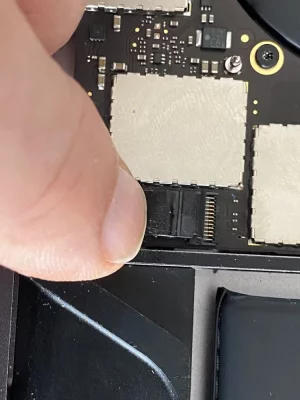

...est-ce que cette partie se soulève ? Si oui, pas de problème. Dans cette photo...

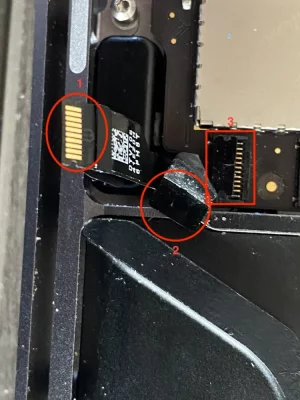

...vu les encoches, c'est confus. Il paraît logique que ce soit la partie 1 qui vienne en 3, mais où est le clip de verrouillage ? D'ou sort la partie 2 ? Dans la dernière photo...

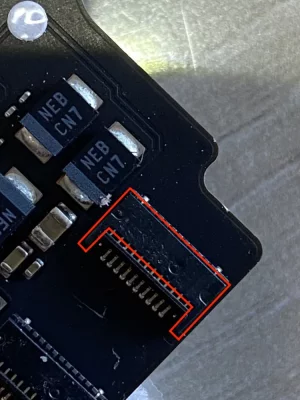

...c'est un autre endroit de la carte mère. Mais il aurait fallu faire une photo sans la nappe, car est-ce que le connecteur sur la carte mère se soulève ou pas, je ne sais pas ? Il semblerait que oui, mais bon, il faudrait confirmation.



[barbenzingue44]

oui c'est à un autre endroit. Mais c'est le même type de connecteur et de nappe (avec la petite barrette qui se soulève)



[Locke]

oui c'est à un autre endroit. Mais c'est le même type de connecteur et de nappe (avec la petite barrette qui se soulève)

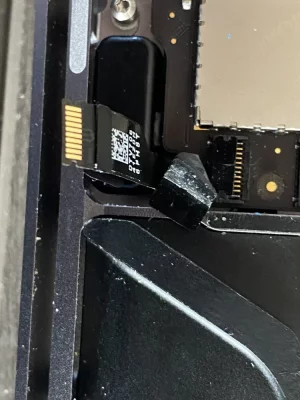

Là pas de problème, c'est facile. Mais dans cette photo, d'ou sort cette nappe...



... ? Et ou va-t-elle ?



[barbenzingue44]

il y a 2 nappes et 2 connecteurs
voir photo



[barbenzingue44]

Là pas de problème, c'est facile. Mais dans cette photo, d'ou sort cette nappe...

Voir la pièce jointe 256631

... ? Et ou va-t-elle ?

Et donc si c'est facile, ça se connecte comment?

J'ai vraiment besoin de vos lumières
le système se verrouille quand on remonte la petite barrette?



[Locke]

il y a 2 nappes et 2 connecteurs
voir photo

Et donc si c'est facile, ça se connecte comment?

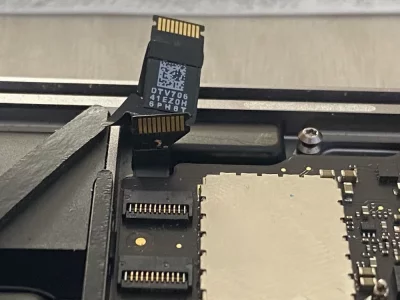

La dernière photo est plus explicite...



...et par déduction, vu que ce sont des languettes sur les nappes qui sont en l'air, il faut glisser chaque languette sans son logement. Par défaut, tu as fait le démontage de l'ancienne carte mère, c'est quand même bien toi qui es à même de savoir comment retirer et insérer les extrémités de ces nappes, non ?



[barbenzingue44]

La dernière photo est plus explicite...

Voir la pièce jointe 256637

...et par déduction, vu que ce sont des languettes sur les nappes qui sont en l'air, il faut glisser chaque languette sans son logement. Par défaut, tu as fait le démontage de l'ancienne carte mère, c'est quand même bien toi qui es à même de savoir comment retirer et insérer les extrémités de ces nappes, non ?

oui bien sûr c'est moi qui ai démonté mais je n'arrive pas à les remettre



[Locke]

oui bien sûr c'est moi qui ai démonté mais je n'arrive pas à les remettre

Prends ton temps, travaille avec des lunettes loupe, car avec ce type de connecteur il faut forcer doucement lors de l'insertion.
