Bonjour,

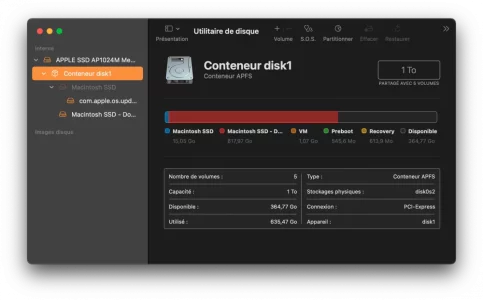

Les affichages graphiques de l'
Utilitaire de disque ne visent
pas l'intelligibilité de la distribution des volumes dans un
Conteneur apfs. Car l'
Utilitaire de disque n'a pas pour mission de : "
représenter" une structure logique dans sa complétude, mais de : "
rendre manipulables" les seuls composants utiles affichés. Il faut toujours passer par l'
affichage en mode texte du
terminal, pour obtenir des
informations intelligibles exhaustives. Et il faut toujours poster les tableaux du
terminal en
mode texte et
pas en mode image, afin de permettre des citations dans une conversation.
----------

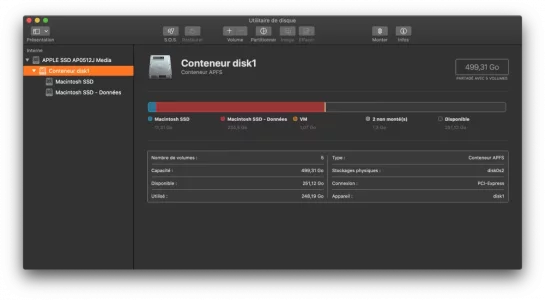

Ansi > la distribution du
Conteneur de
maxou -->
Bloc de code:
1: APFS Volume Macintosh SSD - Données 234.5 GB disk1s1
2: APFS Volume Preboot 103.2 MB disk1s2
3: APFS Volume Recovery 1.0 GB disk1s3
4: APFS Volume VM 1.1 GB disk1s4
5: APFS Volume Macintosh SSD 11.3 GB disk1s5
- correspond aux 5 volumes de l'OS Catalina.
- Macintosh SSD est le volume-Système démarrable > à taille fixe car recelant les données constantes du Système. Volume monté en lecture seule par défaut.
- Macintosh SSD - Données est le volume-Données associé au démarrage du volume-Système > étant monté dans ce dernier à la localisation : /System/Volumes/Data (le dossier Data servant donc de point de montage au volume-Données). Ce volume recèle : a) les données de l'OS sujettes à variation > b) les données dédiées à l'utilisateur : fichiers du compte et logiciels tiers ajoutés.
- Preboot est le volume de prédémarrage > uniquement monté dans le temps du boot => ce qui permet à l'EFI (le programme de boot primaire du Mac) de prendre en charge les informations de prédémarrage qu'il recèle > notamment le chemin de démarrage du volume-Système. Ce volume est non monté par défaut pour une session d'utilisateur.
- Recovery est le volume de secours > recelant une image-disque BaseSystem.dmg porteuse d'un volume de secours démarrable via ⌘R. Le Mac ne démarre pas en mode secours sur l'OS de cette image-disque du volume Recovery > car le démarrage serait alors dépendant du disque et interdirait par exemple une réparation de l'apfs complet du Conteneur ce qui requiert un démontage de tous ses volumes. Mais le Mac démarre en mode secours sur un clone en RAM de l'image-disque BaseSystem.dmg > clonage effectué à la volée. Ce démarrage de secours sur la RAM permet alors réparation de l'apfs global du disque via le démontage de tous ses volumes > voire la suppression de l'apfs avant réinstallation propre. Le volume Recovery est lui aussi non monté par défaut pour une session d'utilisateur.
- VM (Virtual Memory) est le volume dédié à l'archivage du contexte de la RAM de la session de l'utilisateur connecté > ou au swap. Il est monté automatiquement au démarrage à la localisation : /private/var/vm du volume-Système démarré.
----------
Si
Jean-Idriss avait l'amabilité de poster en
mode texte le tableau du
terminal => je pourrais le citer à mon tour.

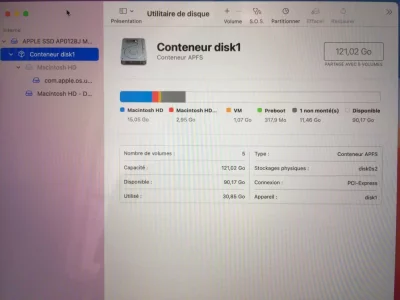

- ce que je puis dire est que son Conteneur héberge une distribution canonique de Big Sur qui implique 6 volumes.
- le volume-Système Macintosh HD a une taille attendue de 15,1 Go non susceptible de variation. Ce volume sert de paradigme pour la confection d'un clone de démarrage dans le temps du boot et ne sert donc pas à démarrer. Scellé par un sceau d'intégrité > il est non monté par défaut pour une session d'utilisateur.

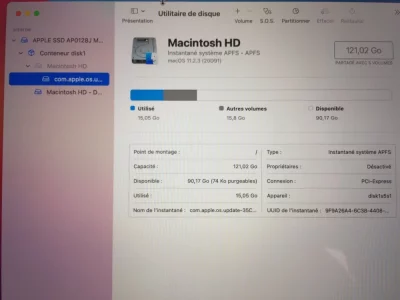

- le volume com.apple.os.update-[UUID kilométrique] est le clone de démarrage actuel. Il s'agit d'un snapshot (instantané apfs) de Macintosh HD > monté à un volume d'accueil du Conteneur intitulé : Update au repos > et renommé com.apple.os.update-[UUID kilométrique] au montage du snapshot (renommage ... renommé au 2è degré par le Finder en Macintosh HD pour donner l'illusion à l'utilisateur qu'il a toujours affaire au Macintosh HD primaire des OS à l'ancienne et pas à une machinerie sécuritaire de coulisses qui défie le bon sens). Ce clone de démarrage est monté en lecture seule par défaut. Il a la même taille exacte que le volume-Système Macintosh HD : 15,1 Go. Ces 15,1 Go du clone ne s'ajoutent pas en termes de consommation d'espace aux 15,1 Go de Macintosh HD > pour la raison suivante : ce sont exactement les mêmes blocs du Conteneur apfs > qui portent les écritures représentées aussi bien comme le volume-Système Macintosh HD > que par le snapshot qui les image. Ce qui fait que le volume-Système et le snapshot constitue 2 représentations concomitantes de la même base d'écriture dans le Conteneur.
- le volume-Données : Macintosh HD - Données est monté dans le volume du snapshot : com.apple.os.update-[UUID kilométrique] à la localisation : /System/Volumes/Data comme pour Catalina. Les 2,9 Go de données montrent qu'il n'y a pas de données d'utilisateur substantielles.
- les 2 volumes Preboot et Recovery jouent les mêmes rôles (dans les Mac Intel) que pour Catalina et sont non montés par défaut pour une session d'utilisateur.
- le volume VM a le même rôle d'archivage et est toujours monté at: /private/var/vm dans le volume démarré du snapshot.
J'ajoute : étant donné qu'
aucun volume formé par un système de fichiers sur une partition ou dans un
Conteneur > n'
échappe à l'affichage de la commande
diskutil [car celle-ci se réfère directement aux services
diskarbitrationd de
probation des systèmes de fichiers et
diskmanagementd de
gestion des disques > services qui passent au
kernel ou moteur du Système démarré la tâche de
monter les volumes] > que ledit volume soit
monté ou

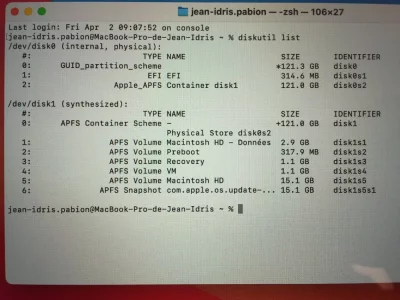

non monté actuellement => le tableau de
diskutil fourni par
Jean-Idriss proscrit logiquement qu'existe aucun volume d'une taille de
11 Go > puisqu'
aucun tel volume n'est listé par la commande. Je pose la question : ne s'agit-il pas d'un volume de
15,1 Go qui aurait été lu comme
11 Go ?
