10.12 Sierra problème fusion drive après échec Boot Camp

macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Pfuit ! - ce qui s'annonçait comme une partie de campagne dominicale s'avère plus difficile qu'escompté. Enfin ! le disque est prêt.

La re-création du Fusion Drive s'opère à présent en 2 étapes. Passe d'abord la commande :
Bloc de code:
diskutil coreStorage createLVG Fusion disk0s2 disk1s2

  • qui convertit les 2 partitions au statut de magasins de stockage physique Physical Volumes > et les importe dans un Conteneur "Groupe de Volumes Logiques"

S'il n'y a pas eu de blocage > passe une commande :
Bloc de code:
diskutil cs list
et poste le tableau de ce demi-CoreStorage.


sawyeur88

Membre junior
10 Novembre 2017
16
1
29
oui je commençais à perdre espoir x)

Bloc de code:
Last login: Fri Nov 10 19:43:39 on ttys000
iMac-de-Adrien:~ adrien$ diskutil coreStorage createLVG Fusion disk0s2 disk1s2
Started CoreStorage operation
Unmounting disk0s2
Touching partition type on disk0s2
Adding disk0s2 to Logical Volume Group
Unmounting disk1s2
Touching partition type on disk1s2
Adding disk1s2 to Logical Volume Group
Creating Core Storage Logical Volume Group
Switching disk0s2 to Core Storage
Switching disk1s2 to Core Storage
Waiting for Logical Volume Group to appear
Discovered new Logical Volume Group "31BE4486-3B50-4D0D-87D3-AA4C7869EA14"
Core Storage LVG UUID: 31BE4486-3B50-4D0D-87D3-AA4C7869EA14
Finished CoreStorage operation
iMac-de-Adrien:~ adrien$ diskutil cs list
CoreStorage logical volume groups (1 found)
|
+-- Logical Volume Group 31BE4486-3B50-4D0D-87D3-AA4C7869EA14
    =========================================================
    Name:         Fusion
    Status:       Online
    Size:         1027412078592 B (1.0 TB)
    Free Space:   1026496434176 B (1.0 TB)
    |
    +-< Physical Volume B0E2079D-25DA-4BE1-8257-FB0BEB55EFF0
    |   ----------------------------------------------------
    |   Index:    0
    |   Disk:     disk0s2
    |   Status:   Online
    |   Size:     27551166464 B (27.6 GB)
    |
    +-< Physical Volume CA6C5DBF-29DF-4AC9-96CC-980330126450
        ----------------------------------------------------
        Index:    1
        Disk:     disk1s2
        Status:   Online
        Size:     999860912128 B (999.9 GB)
iMac-de-Adrien:~ adrien$


macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Ça marche.

Passe maintenant la commande :
Bloc de code:
diskutil coreStorage createLV 31BE4486-3B50-4D0D-87D3-AA4C7869EA14 jhfs+ "Macintosh FD" 100%

  • qui exporte une paire logique : Famille de Volumes Logiques / Volume Logique sur la base des 2 Physical Volumes > puis inscrit un système de fichiers JHFS+ (journalisé) sur la couche du Volume Logique (qui est un disque virtuel) > de manière à monter sur son espace un volume intitulé Macintosh FD (je t'ai mis FD comme Fusion Drive pour distinguer ce volume du Macintosh HD du DDE mais tu peux changer l'intitulé)

S'il n'y a pas eu d'erreur > poste le résultat des commandes :
Bloc de code:
diskutil list
diskutil cs list


sawyeur88

Membre junior
10 Novembre 2017
16
1
29
Bloc de code:
Last login: Fri Nov 10 19:55:49 on ttys000
iMac-de-Adrien:~ adrien$ diskutil coreStorage createLV 31BE4486-3B50-4D0D-87D3-AA4C7869EA14 jhfs+ "Macintosh FD" 100%
Started CoreStorage operation
Waiting for Logical Volume to appear
Formatting file system for Logical Volume
Initialized /dev/rdisk2 as a 956 GB case-insensitive HFS Plus volume with a 81920k journal
Mounting disk
Core Storage LV UUID: 2193FEAA-A8B3-4C67-ACF5-E32427287895
Core Storage disk: disk2
Finished CoreStorage operation
iMac-de-Adrien:~ adrien$ diskutil list
/dev/disk0 (internal):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                         28.0 GB    disk0
   1:                        EFI EFI                     314.6 MB   disk0s1
   2:          Apple_CoreStorage Fusion                  27.6 GB    disk0s2
   3:                 Apple_Boot Boot OS X               134.2 MB   disk0s3

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:          Apple_CoreStorage Fusion                  999.9 GB   disk1s2
   3:                 Apple_Boot Boot OS X               134.2 MB   disk1s3

/dev/disk2 (internal, virtual):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:                  Apple_HFS Macintosh FD           +1.0 TB     disk2
                                 Logical Volume on disk0s2, disk1s2
                                 2193FEAA-A8B3-4C67-ACF5-E32427287895
                                 Unencrypted Fusion Drive

/dev/disk3 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk3
   1:                        EFI EFI                     209.7 MB   disk3s1
   2:                  Apple_HFS Macintosh HD            499.4 GB   disk3s2
   3:                 Apple_Boot Recovery HD             650.0 MB   disk3s3
   4:                  Apple_HFS Sauvegarde iMac         499.8 GB   disk3s4

iMac-de-Adrien:~ adrien$ diskutil cs list
CoreStorage logical volume groups (1 found)
|
+-- Logical Volume Group 31BE4486-3B50-4D0D-87D3-AA4C7869EA14
    =========================================================
    Name:         Fusion
    Status:       Online
    Size:         1027412078592 B (1.0 TB)
    Free Space:   36864 B (36.9 KB)
    |
    +-< Physical Volume B0E2079D-25DA-4BE1-8257-FB0BEB55EFF0
    |   ----------------------------------------------------
    |   Index:    0
    |   Disk:     disk0s2
    |   Status:   Online
    |   Size:     27551166464 B (27.6 GB)
    |
    +-< Physical Volume CA6C5DBF-29DF-4AC9-96CC-980330126450
    |   ----------------------------------------------------
    |   Index:    1
    |   Disk:     disk1s2
    |   Status:   Online
    |   Size:     999860912128 B (999.9 GB)
    |
    +-> Logical Volume Family BED6678B-B47A-48CC-B010-2E15CD8E8432
        ----------------------------------------------------------
        Encryption Type:         None
        |
        +-> Logical Volume 2193FEAA-A8B3-4C67-ACF5-E32427287895
            ---------------------------------------------------
            Disk:                  disk2
            Status:                Online
            Size (Total):          1026496397312 B (1.0 TB)
            Revertible:            No
            LV Name:               Macintosh FD
            Volume Name:           Macintosh FD
            Content Hint:          Apple_HFS
            LVG Type:              Fusion, Sparse


sawyeur88

Membre junior
10 Novembre 2017
16
1
29
Voilà la restauration est en cours :)
J’ai bien eu peur de devoir envoyer mon mac en réparation alors qu’il a que deux mois, comment te remercier ? Tu as vraiment géré et tu dois en connaître un sacré rayon
Merci beaucoup pour l’aide et la rapidité


macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Quand la restauration sera terminée > il sera bon que tu passes une commande :
Bloc de code:
diskutil list

  • pour vérifier si une partition Recovery HD a été re-créée en disk1s3 sur le HDD.

Si ce n'était pas le cas > mais si tu voyais comme à présent une simple partition de « booter » (pré-démarreur du CoreStorage):
Bloc de code:
3:                 Apple_Boot Boot OS X               134.2 MB   disk1s3

alors il faudrait que tu appliques au volume Macintosh FD un installateur de la même version d'OS --> non seulement ce procédé restaure le Logiciel-Système de l'OS (sans toucher les comptes d'utilisateurs ni les applications tierces) mais il commence par créer une Recovery HD en disk1s3 par conversion de la partition du « booter » (qui devient un dossier du volume Recovery HD).


Sangojan

Membre junior
12 Décembre 2009
52
0
Hello,

Je rouvre ce thread à la suite d’un problème que j’ai depuis une semaine.

Voici ma machine: iMac 5K 2017 avec Radeon pro580 (Macos Sierra et Win10)

Ce lundi, ma partition bootcamp de 330 go avec Win10 ne reconnaissait plus ma carte graphique. Il se trouve que j’utilise les drivers modifiés via Bootcampdrivers et la version était adrenalin December 2019 edition.

J’ai essayé de désinstaller les drivers et réinstaller-- > impossible. Dans le device manager, ma carte graphique n’était même plus reconnue avec seulement des points d’interrogations dans « autres périphériques » pour le moniteur. Même avec l’assistant update apple software, rien à faire. J’ai aussi essayé de réinstaller des drivers un par un… impossible. Soit, je me suis dit qu’il fallait que je wipe la partition et que je recommence de 0.

Sur Macos, j’ai donc lancé l’assistant bootcamp et j’ai supprimé la partition. Petit souci, un message d’erreur a été affiché à la fin et je n’ai pas pris la peine de le lire.

Je lance donc l’assistant bootcamp pour réinstaller W10 et je me fais une partition à 400go. En plein au milieu du formatage, la barre n’avance plus et ce pendant 1h30. J’arrête le processus et là dans utilitaire de disque je vois que j’ai 750go qui sont dans la nature, non reconnus par utilitaire de disque.

J’applique ce qu’il y avait dans ce thread et je retrouve les 400go que je venais d’allouer. https://forums.macg.co/threads/partition-invisible-apres-crash-bootcamp.1292615/page-2

Mais nulles traces des 330 go restants…
En regardant sur l’utilitaire de disque via le internet recovery mode, je remarque que mon Macintosh HD fait 1,77To alors que le Fusion Drive embarque 2,12.

Direction donc la réécriture de Fusion Drive…

Je suis ce tuto : https://forums.macrumors.com/threads/i-think-i-just-broke-my-new-imac.1973683/ aux points #6 et #14.

Une fois le disque reformé, j’essaie de réinstaller ma sauvegarde Time machine. Mais s’il y a bien un volume Fusion Drive dans utilitaire de disque, je n’ai aucun volume Macintosh HD pour installer le système lorsque je dois choisir un disque de destination pour restaurer ma sauvegarde.
Mais alléluia, en cliquant sur SOS dans utilitaire de disque, Fusion Drive me crée une partition Macintosh HD sur laquelle je restaure mon OS via Time machine.

Je réinstalle tout le système Mac tranquillement pour que tout soit sous contrôle avant de refaire une partition Bootcamp.

Une fois tout fini, système réinstallé, je me décide à relancer l’install de W10… patatras, j’ai droit au message :

"Le disque de démarrage doit être formaté en un seul volume Mac OS étendu (journalisé) ou avoir déjà été partitionné par Assistant Boot Camp pour l’installation de Windows."

Voici ce que me donne la ligne de code diskutil list

Bloc de code:
Last login: Sat Mar 21 09:05:39 on console
imac-de-jan-haesler:~ janhaesler$ diskutil list
/dev/disk0 (internal):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                         121.3 GB   disk0
   1:                        EFI EFI                     314.6 MB   disk0s1
   2:          Apple_CoreStorage fusion                  120.9 GB   disk0s2
   3:                 Apple_Boot Boot OS X               134.2 MB   disk0s3

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *2.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:          Apple_CoreStorage fusion                  2.0 TB     disk1s2
   3:                 Apple_Boot Boot OS X               134.2 MB   disk1s3
   4:                 Apple_Boot                         650.0 MB   disk1s4

/dev/disk2 (internal, virtual):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:                  Apple_HFS Macintosh HD           +2.1 TB     disk2
                                 Logical Volume on disk0s2, disk1s2
                                 ED92376C-D20B-4B54-A3BB-E01C87E317E9
                                 Unencrypted Fusion Drive



Et voici le diskutil cs list:


Bloc de code:
imac-de-jan-haesler:~ janhaesler$ diskutil cs list
CoreStorage logical volume groups (1 found)
|
+-- Logical Volume Group F5DB91EA-0EFF-41E0-A7A2-FDE9864148A6
    =========================================================
    Name:         fusion
    Status:       Online
    Size:         2120288948224 B (2.1 TB)
    Free Space:   241664 B (241.7 KB)
    |
    +-< Physical Volume C81146F4-B3A8-48B5-9206-524043A1AAFC
    |   ----------------------------------------------------
    |   Index:    0
    |   Disk:     disk0s2
    |   Status:   Online
    |   Size:     120883990528 B (120.9 GB)
    |
    +-< Physical Volume 9C3EA9BB-7EB6-4C7D-821C-43225621DD6B
    |   ----------------------------------------------------
    |   Index:    1
    |   Disk:     disk1s2
    |   Status:   Online
    |   Size:     1999404957696 B (2.0 TB)
    |
    +-> Logical Volume Family 7B059482-8C14-4784-8513-A85CB39EF1A1
        ----------------------------------------------------------
        Encryption Type:         None
        |
        +-> Logical Volume ED92376C-D20B-4B54-A3BB-E01C87E317E9
            ---------------------------------------------------
            Disk:                  disk2
            Status:                Online
            Size (Total):          2114433974272 B (2.1 TB)
            Revertible:            No
            LV Name:               Macintosh HD
            Volume Name:           Macintosh HD
            Content Hint:          Apple_HFS
            LVG Type:              Fusion, Sparse

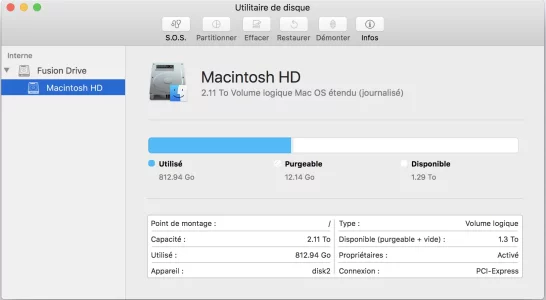

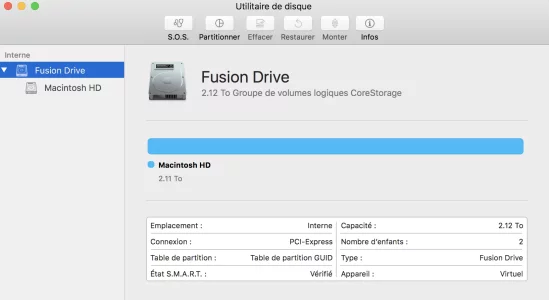

Fait très spécial, lorsque je vais sous utilitaire de disque, le Fusion Drive est partitionnable alors que le volume Macintosh HD non. Ce qui est normalement sensé être l’inverse (il me semble).

Deuxième truc qui me met la puce à l’oreille. Lorsque je démarre mon ordinateur avec commande enfoncé, deux volumes de démarrages apparaissent soit Macintosh 2 ou Macintosh.

Ai-je foiré qqch lors de ma reformation de Fusion Drive ?

Merci de votre aide, car en période de confinement, ne pas avoir son pc pour jouer avec les amis, c’est assez triste L


Fichiers joints

  • Capture d’écran 2020-03-21 à 10.50.28.png
    Capture d’écran 2020-03-21 à 10.50.28.png
    257,9 KB · Affichages: 21
  • Capture d’écran 2020-03-21 à 10.50.43.png
    Capture d’écran 2020-03-21 à 10.50.43.png
    276,9 KB · Affichages: 23

macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Bonjour Sangojan

Ce sont des 2 partitions qui bloquent le repartitionnement -->
Bloc de code:
   3:                 Apple_Boot Boot OS X               134.2 MB   disk1s3
   4:                 Apple_Boot                         650.0 MB   disk1s4

  • la partition Boot OS X est celle du « booter » ou prédémarreur > qui déclenche la virtualisation du volume logique Macintosh HD à partir de la partition CoreStorage du dessus. Il y a une partition « booter » identique sur le SDD.
  • cette partition « booter » est normalement remplacée à l'installation d'un OS par une partition Recovery HD de 650 Mo. Dans ce volume > le dossier contenu dans le volume Boot OS X du « booter » est recopié > et voisine avec le dossier recelant l'image-disque de l'OS de secours. On voit qu'une partition de 650 Mo s'est créée sous la partition « booter » de 134 Mo > mais sans la remplacer et sans qu'un volume Recovery HD ne soit créé = partition invalide.

J'impute cette paire de partition : booter de 134 Mo + partition de secours de 650 Mo invalide => au fait que tu aies restauré directement ta TM au volume Macintosh HD > sans procéder à une installation préalable de l'OS. Car seule une installation d'OS est capable de convertir la partition booter du HDD => en une partition de secours Recovery HD contenant le booter + l'OS de secours en voisinage.

- si tu lançais une réinstallation de l'OS contenu dans Macintosh HD "sur" l'installation actuelle (aucun reformatage) => la mise-à-jour de la partition booter => en partition de secours valide serait accomplie. Et tu pourrais ensuite repartitionner.​

Je peux te passer une commande qui supprime la fausse partition de secours de 650 Mo sans volume.

  • J’aime
Réactions: Sangojan

Sangojan

Membre junior
12 Décembre 2009
52
0
Merci pour tes explications très claires!
Oui je suis preneur pour la ligne de commande ! :)
Techniquement, tu me propose plutôt de tout réinstaller ou de continuer en l'état?

Et pour bien comprendre mon problème, Après avoir recréé mon Fusion Drive, j'aurais donc dû installer un OS plutôt que la sauvegarde ? cela empêche ce genre de conflit?


macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Passe la commande (copier-coller) :
Bloc de code:
diskutil eraseVolume free null disk1s4 ; diskutil list disk1

  • qui supprime la partition invalide de 650 Mo > puis affiche la configuration du HDD

Passe aussi la commande :
Bloc de code:
sw_vers -productVersion

  • qui affiche la version de l'OS démarré

Poste les 2 retours.

Note : il te suffit de lancer une réinstallation de l'OS => à destination de Macintosh HD. Cela créera la partition de secours ad hoc à la place du booter > sans supprimer tes données.


Sangojan

Membre junior
12 Décembre 2009
52
0
Bloc de code:
imac-de-jan-haesler:~ janhaesler$ diskutil eraseVolume free null disk1s4 ; diskutil list disk1
Started erase on disk1s4
Unmounting disk
Finished erase on disk1
/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *2.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:          Apple_CoreStorage fusion                  2.0 TB     disk1s2
   3:                 Apple_Boot Boot OS X               134.2 MB   disk1s3
imac-de-jan-haesler:~ janhaesler$ sw_vers -productVersion
10.12.6

voici les retours!


macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Partition invalide supprimée. Et il s'agit de réinstaller l'OS Sierra.

- je te la fais courte : utilise ce lien ☞Comment repasser sur Sierra ?☜ (clique le lien rouge) => qui t'amène à un autre fil des forums. À mon message #3 > tu as un lien rouge : Sierra qui va te faire télécharger depuis mon nuage pCloud une image-disque de 5,5 Go contenant un installateur Apple de Sierra.​

=> préviens quand tu disposes de l'image-disque.


macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Est-ce que tu as fait une copie de l'installateur : Installer macOS Sierra (contenu dans le volume de l'image-disque) => sur ton Bureau ?

- c'est qu'il est impossible de lancer par double-clic un installateur prisonnier du volume d'une image-disque : ça plante.​


macomaniac

Ouroboros
Club MacG
20 Septembre 2012
83 906
25 213
Forêt de Fontainebleau
Alors fais un double-clic dessus et lance l'installation à destination de Macintosh HD -->

- est-ce que l'installation se lance ? - ou est-ce que tu as un blocage (avec un message d'erreur à propos de l'installateur) ?​
