10.14 Mojave Fusion Drive avec deux SSD

macomaniac · 20 Juillet 2019

Passe la commande :

Bloc de code:

diskutil ap deleteVolume disk2s2 ; diskutil ap list disk2

il s'agit de 2 commandes concaténées par le point-virgule ; dans le milieu

la commande supprime le second volume Macintosh HD > puis affiche la configuration du Conteneur apfs

Poste le retour.

axeljsannino · 20 Juillet 2019

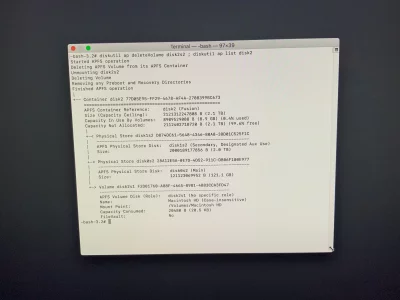

Ok alors

macomaniac · 20 Juillet 2019

Cette fois-ci : tu es bon -->

- tu peux lancer l'installation de Mojave > en prenant Macintosh HD comme destination lorsque cela te sera proposé.

axeljsannino · 20 Juillet 2019

Oh genial merci beaucoup pour ton aide j’apprends toujours beaucoup en te lisant sur ce feed comme sur d’autres

axeljsannino · 20 Juillet 2019

Les tests de vitesses sont excellent sur AJA comme sur Blackmagic Speed Test donc j’imagine que l’operation est une réussite.
Boot Camp repère bien le disque comme un tout de 2To donc c’est parfait.
Encore une fois un immense merci pour ton aide précieuse.

macomaniac · 20 Juillet 2019

Content pour toi que tout se soit bien passé -->

- tu étais victime sans le savoir d'un "errement" de diskutil lors de la création préliminaire du Fusion Drive CoreStorage --> en ce que des "rôles efficaces" (performances_roles) inversés avait été automatiquement attribués aux 2 SSD : un rôle secondaire au petit SSD Apple (le plus rapide) & un rôle principal au grand SSD 2,5" (le plus lent). La conversion de ce Fusion Drive au type apfs à l'installation de Mojave --> n'avait fait qu'hériter les flags des rôles efficaces attribués aux magasins des partitions. Il fallait donc comme tu l'as fait > recréer de neuf le Fusion Drive apfs > avec le verbe createContainer qui permet une attribution volontaire des rôles efficaces à tel ou tel magasin de partition de disque.

----------

PS. Tu as dit dans ta présentation être originaire du Sud et en instance d'y retourner. Quel Sud : Sud-Ouest ? Sud-Est ? - Languedoc ?

axeljsannino · 20 Juillet 2019

Oui je ne comprenais pas la spécificité des différentes commandes pour créer le Fusion Drive. Me voilà informé.
Oui du Sud Est Cannes/Nice j’espère quitter la capitale pour retrouver le niveau de vie et la chaleur du Sud tu veins du Sud aussi?

macomaniac · 21 Juillet 2019

Je suis originaire du Sud-Ouest - la Gascogne.

axeljsannino · 22 Juillet 2019

Je connais pas du tout le Sud Ouest.
Desolé de devoir encore demander de l'aide mais l'assistant Boot camp ayant bien évidement planté je me suis retrouvé avec une partition de 500Go sur les bras qui était bien reconnu comme Boot Camp mais ne voulait pas être supprimé via l'assiatant j'ai donc fait appel à la commande via Terminal

Bloc de code:

diskutil eraseVolume free NULL /dev/disk0s4

Mais cet espace s'est volatilisé dans la nature est ne s'est pas rajouter à l'espace Fusion Drive. Résultat je me retrouve avec non pas 2To de Fusion Drive mais 1,68TO et le disk util ne mentionne pas cet espace non plus
Ça m'apprendra à vouloir utiliser Boot Camp

Bloc de code:

/dev/disk0 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *121.3 GB   disk0
   1:                        EFI EFI                     209.7 MB   disk0s1
   2:                 Apple_APFS Container disk2         121.1 GB   disk0s2

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *2.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:                 Apple_APFS Container disk2         1.6 TB     disk1s2

/dev/disk2 (synthesized):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      APFS Container Scheme -                      +1.7 TB     disk2
                                 Physical Stores disk0s2, disk1s2
   1:                APFS Volume Macintosh HD            69.1 GB    disk2s1
   2:                APFS Volume Preboot                 45.5 MB    disk2s2
   3:                APFS Volume Recovery                509.7 MB   disk2s3
   4:                APFS Volume VM                      2.1 GB     disk2s4

Bloc de code:

iMac-de-Axel:~ axeljsannino$ diskutil apfs list
APFS Container (1 found)
|
+-- Container disk2 77D05E95-FF29-4678-AF4A-2708399BC673
    ====================================================
    APFS Container Reference:     disk2 (Fusion)
    Size (Capacity Ceiling):      1680000000000 B (1.7 TB)
    Capacity In Use By Volumes:   80634867712 B (80.6 GB) (4.8% used)
    Capacity Not Allocated:       1599365132288 B (1.6 TB) (95.2% free)
    |
    +-< Physical Store disk0s2 28A12E5A-0E7D-4D52-911C-DB06F180E977
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk0s2 (Main)
    |   Size:                       121123069952 B (121.1 GB)
    |
    +-< Physical Store disk1s2 D874DC61-5648-4346-80A8-3BD01C525F1C
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk1s2 (Secondary, Designated Aux Use)
    |   Size:                       1558876930048 B (1.6 TB)
    |
    +-> Volume disk2s1 F2D01760-A88F-4665-89B1-4B83CCA3FD47
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s1 (No specific role)
    |   Name:                      Macintosh HD (Case-insensitive)
    |   Mount Point:               /
    |   Capacity Consumed:         69062795264 B (69.1 GB)
    |   FileVault:                 No
    |
    +-> Volume disk2s2 F0A05A6F-1A08-4DF4-BF5A-194338D5DD24
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s2 (Preboot)
    |   Name:                      Preboot (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         45477888 B (45.5 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s3 E73BEBE8-5CBD-4324-B3F7-DE8426921768
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s3 (Recovery)
    |   Name:                      Recovery (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         509730816 B (509.7 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s4 DC2E852D-89DE-4DA3-8DE9-D490392C403C
        ---------------------------------------------------
        APFS Volume Disk (Role):   disk2s4 (VM)
        Name:                      VM (Case-insensitive)
        Mount Point:               /Volumes/VM
        Capacity Consumed:         2147504128 B (2.1 GB)
        FileVault:                 No
iMac-de-Axel:~ axeljsannino$

Merci pour l'aide et encore désolé de devoir t'embêter

macomaniac · 22 Juillet 2019

La récupération d'espace d'une partition s'effectue toujours en 2 temps (ou en 2 commandes) : une commande de suppression de la partition > une commande de dilatation de l'instance bénéficiaire (partition / Conteneur) => à l'espace libéré.

Tu as effectué la suppression ; voici la commande de dilatation (copier-coller) :

Bloc de code:

diskutil ap resizeContainer disk2 0b ; diskutil list

la commande récupère l'espace libre au Conteneur apfs commun (et spécifiquement à la partition du DDE qui était la donneuse d'espace au départ - parce que son magasin apfs Physical Store porte le flag de rôle efficace : secondary (secondaire) > puis elle réaffiche le tableau des disques

Poste l'ensemble de l'affichage retourné.

Note : la commande de récupération d'espace s'analyse ainsi : appel à diskutil (l'utilitaire de la commande) > spécification ap (abrégé de apfs) > verbe resizeContainer (de redimensionnement du Conteneur apfs) > cible disk2 (index d'appareil du Conteneur apfs) > valeur 0b (= 0_byte qui s'interprète ainsi : "récupérer tout l'espace libre disponible en-dessous jusqu'à épuisement du dernier byte").

axeljsannino · 22 Juillet 2019

Tout est rentré dans l'ordre merci ! Il me manquait une commande pour allouer de nouveau l'espace indivisible. c'est parfait merci. Finalement de ce que je comprend l'assistant Boot Camp ne fonctionne que rarement c'est embêtant.

Bloc de code:

/dev/disk0 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *121.3 GB   disk0
   1:                        EFI EFI                     209.7 MB   disk0s1
   2:                 Apple_APFS Container disk2         121.1 GB   disk0s2

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *2.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:                 Apple_APFS Container disk2         2.0 TB     disk1s2

/dev/disk2 (synthesized):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      APFS Container Scheme -                      +2.1 TB     disk2
                                 Physical Stores disk0s2, disk1s2
   1:                APFS Volume Macintosh HD            69.1 GB    disk2s1
   2:                APFS Volume Preboot                 45.5 MB    disk2s2
   3:                APFS Volume Recovery                509.7 MB   disk2s3
   4:                APFS Volume VM                      2.1 GB     disk2s4

newcomer · 30 Août 2020

Bonsoir,
Je remonte ce post car je rencontre un souci lié.
Suite à la défaillance du SSD de mon Fusion Drive sur mon vieil iMac (Late 2012), j'ai décidé de lui donner une nouvelle jeunesse en y faisant monter un SSD de 4To (Mercury Extreme Pro 6G) en lieu et place du DD et une barrette SSD de 1To (Aura 6G) en lieu et place du SSD de 128Go. Montage effectué par un professionnel agréé tout allait pour le mieux sauf qu'un problème lors de la migration de mon backup m'a obligé à reformater le Fusion Drive et là j'ai maintenant 2 disques:
Macintosh HD
Macintosh HD - Données

Toutefois le Fusion Drive est bien toujours existant, les informations systèmes font apparaitre un disque Fusion Drive de 4,84 To et si je lis les informations de chacun des deux disques, ils font chacun 4,84To. Le système est installé sur le "Macintosh HD" alors que "Macintosh HD - Données" ne comporte aucun dossier.

Comment régler ce problème???

Par ailleurs comment m'assurer que la configuration "Fusion" est optimale? Les deux SSD ont des niveaux de performance très comparable mais je pense préférable que le système soit bien sur le "petit" SSD et les données sur le grand. Merci pour votre aide.
Précision, je suis encore sur Mojave.

Sinon l'autre approche consisterait à purement supprimer le Fusion Drive et à garder deux disques distincts; l'un dédié au système et l'autre aux données... Pas sûr en effet que le Fusion Drive fasse beaucoup de sens avec des disques dont les performances sont équivalentes. Un avis?
Encore merci

macomaniac · 30 Août 2020

Bonsoir newcomer

Voici comment tu vas pouvoir fournir les informations de base -->

- va à : Applications > Utilitaires > lance le «Terminal». Dans la fenêtre ouverte > saisis la commande informative (ce qui est inscrit sous Bloc de code) :

Bloc de code:

diskutil list

et ↩︎ (presse la touche "Entrée" du clavier pour exécuter la commande)

tu vas voir s'afficher le tableau des disques attachés au Mac (en interne / externe) > avec leurs configurations

Poste le retour en copier-coller > en veillant à faire le coller dans un Bloc de code (c'est plus lisible !) par le procédé suivant -->

- en bas de cette page des forums MacGé => utilise le menu ...▾ (à droite du smiley souriant) dans la barre de menus au-dessus du champ de saisie d'un message > sous-menu : </> Bloc de code => tu fais ton coller dans la fenêtre de code et Continuer.

=> ces informations montreront la configuration des disques internes du Mac.

newcomer · 30 Août 2020

Bonsoir Macomaniac,

Voici le résultat:

Bloc de code:

iMac-de-Admin:~ admin$ diskutil list
/dev/disk0 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *3.8 TB     disk0
   1:                        EFI EFI                     209.7 MB   disk0s1
   2:                 Apple_APFS Container disk2         3.8 TB     disk0s2

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:                 Apple_APFS Container disk2         1000.0 GB  disk1s2

/dev/disk2 (synthesized):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      APFS Container Scheme -                      +4.8 TB     disk2
                                 Physical Stores disk0s2, disk1s2
   1:                APFS Volume Macintosh HD - Données  32.8 KB    disk2s1
   2:                APFS Volume Preboot                 24.8 MB    disk2s2
   3:                APFS Volume Recovery                507.4 MB   disk2s3
   4:                APFS Volume VM                      2.1 GB     disk2s4
   5:                APFS Volume Macintosh HD            15.9 GB    disk2s5

/dev/disk3 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *500.1 GB   disk3
   1:                        EFI EFI                     209.7 MB   disk3s1
   2:                  Apple_HFS Install macOS Mojave    499.8 GB   disk3s2

macomaniac · 30 Août 2020

Je vois un Fusion Drive apfs formellement régulier.

- la distribution dans le Conteneur apfs collectif sent par contre l'anomalie si l'OS installé est bien Catalina > en ce que le volume-Système Macintosh HD fait 15,9 Go (au lieu d'une taille constante de 11 Go) > et que le volume-Données Macintosh HD - Données fait 32,8 Ko (au lieu d'une taille minimale de plusieurs Go).

- le problème ne dépend pas du Fusion Drive > mais de l'installation de l'OS. Tu as peut-être un OS antérieur à Catalina actuellement installé ?

Passe la commande :

Bloc de code:

diskutil ap list

qui affiche un tableau détaillé de l'apfs

Poste le tableau => il montrera les points de montage des volumes (et les rôles efficaces attribués aux 2 magasins de stockage du petit et du grand SSD).

par ailleurs : quel est l'OS actuellement installé (Menu  > À propos de ce Mac) ?

newcomer · 30 Août 2020

Effectivement l'OS est Mojave. Je migrerai ultérieurement sur Catalina; ma sauvegarde TimeCapsule est sur Mojave car le SSD défectueux empêchait la mise à jour.

Bloc de code:

iMac-de-Admin:~ admin$ diskutil ap list
APFS Container (1 found)
|
+-- Container disk2 3AB719F7-4678-44F5-B0FE-5A3D4536CC17
    ====================================================
    APFS Container Reference:     disk2 (Fusion)
    Size (Capacity Ceiling):      4840541356032 B (4.8 TB)
    Capacity In Use By Volumes:   27724025856 B (27.7 GB) (0.6% used)
    Capacity Not Allocated:       4812817330176 B (4.8 TB) (99.4% free)
    |
    +-< Physical Store disk0s2 517D553D-F64B-48AD-BC90-445339A0DA5F
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk0s2 (Secondary, Designated Aux Use)
    |   Size:                       3840546226176 B (3.8 TB)
    |
    +-< Physical Store disk1s2 A0F1D169-16FF-4D52-9E48-22E81D9E4073
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk1s2 (Main)
    |   Size:                       999995129856 B (1000.0 GB)
    |
    +-> Volume disk2s1 490F6A49-FCBD-4D26-B682-FC446B21ED6F
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s1 (No specific role)
    |   Name:                      Macintosh HD - Données (Case-insensitive)
    |   Mount Point:               /Volumes/Macintosh HD - Données
    |   Capacity Consumed:         32768 B (32.8 KB)
    |   FileVault:                 No
    |
    +-> Volume disk2s2 B56D5B73-82AD-4581-A207-35D82729F600
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s2 (Preboot)
    |   Name:                      Preboot (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         24752128 B (24.8 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s3 3CC9F6CE-181B-4558-94B6-7853E6B16F2F
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s3 (Recovery)
    |   Name:                      Recovery (Case-insensitive)
    |   Mount Point:               Not Mounted
    |   Capacity Consumed:         507412480 B (507.4 MB)
    |   FileVault:                 No
    |
    +-> Volume disk2s4 78721A8C-4ED4-4ACF-9A4F-C2789B5D12DF
    |   ---------------------------------------------------
    |   APFS Volume Disk (Role):   disk2s4 (VM)
    |   Name:                      VM (Case-insensitive)
    |   Mount Point:               /private/var/vm
    |   Capacity Consumed:         2148556800 B (2.1 GB)
    |   FileVault:                 No
    |
    +-> Volume disk2s5 FB7126AD-59AC-4A5A-AB1E-F7BDBDB9CE67
        ---------------------------------------------------
        APFS Volume Disk (Role):   disk2s5 (No specific role)
        Name:                      Macintosh HD (Case-insensitive)
        Mount Point:               /
        Capacity Consumed:         15878221824 B (15.9 GB)
        FileVault:                 No

macomaniac · 30 Août 2020

En ce qui concerne le Fusion Drive > voici les 2 informations capitales -->

Bloc de code:

+-< Physical Store disk0s2 517D553D-F64B-48AD-BC90-445339A0DA5F
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk0s2 (Secondary, Designated Aux Use)
    |   Size:                       3840546226176 B (3.8 TB)
    |
    +-< Physical Store disk1s2 A0F1D169-16FF-4D52-9E48-22E81D9E4073
    |   -----------------------------------------------------------
    |   APFS Physical Store Disk:   disk1s2 (Main)
    |   Size:                       999995129856 B (1000.0 GB)

la magasin de stockage primaire Physical Store de l'apfs inscrit dans la partition du SSD d'usine (1 To) a bien le rôle efficace "Principal" (main) => ce qui en fait l'élément moteur (ce doit être le disque le plus rapide). Et le magasin de la partition du grand SDD (3,8 To) a bien le rôle efficace "Auxiliaire" (secondary) => qui le voue à un rôle de stockage (ce doit être un SSD moins rapide).

Donc RAS. Jusqu'à une marque de 90 % de sa capacité (= 900 Go) => toutes les données seront exclusivement écrites dans le magasin du SSD d'usine > l'autre magasin du grand SSD tenant le rôle d'une charrette vide attelée à l'engin moteur. Tu as donc de la marge...

----------

Macintosh HD est le volume actuellement démarré (désigné par la barre oblique /). Et le volume Macintosh HD - Données n'est pas monté dans Macintosh HD démarré à une localisation : /System/Volumes/Data (dossier Data servant de point de montage au volume-Données dans Catalina) > mais à la localisation : /Volumes/Macintosh HD - Données de ce volume démarré => le répertoire invisible /Volumes étant dédié au montage des volumes indépendants.

- tu confirmes que Mojave est installé et pas Catalina. L'apurement de la distribution actuelle est extrêmement léger : il suffit de supprimer le volume Macintosh HD - Données sans emploi et un point c'est tout. D'accord pour cette opération ?

newcomer · 30 Août 2020

Oui d'accord pour effacer le volume sans emploi.

Pour ce qui concerne les vitesses des SSD, il n' y a pas de réelles différence entre les deux. Selon les specs publiés sur le site OWC, la barrette (en main) serait légèrement moins rapide.

Bloc de code:

Performance - 4.0TB Mercury Extreme Pro 6G SSD
Sequential Reads (Max)Up to 550 MB/s
Sequential Writes (Max)Up to 530 MB/s
Sequential 4K ReadUp to 100,000 IOPS
Sequential 4K WriteUp to 90,000 IOPS

Performance - 1.0TB Aura™ 6G
Sustained Reads (up to)530MB/s
Sustained Writes (up to)494MB/s
Random 4K ReadUp to 60,000 IOPS
Random 4K WriteUp to 74,000 IOPS

Si je me base sur ce que tu m'as indiqué je devrais donc permuter le main et le aux. Mais dans ce cas quel est l'intérêt d'une configuration FusionDrive? La barrette ne serait pas utilisé avant un bon moment...

macomaniac a dit:
- tu confirmes que Mojave est installé et pas Catalina. L'apurement de la distribution actuelle est extrêmement léger : il suffit de supprimer le volume Macintosh HD - Données sans emploi et un point c'est tout. D'accord pour cette opération ?

Oui c'est bien Mojave

Penses-tu que la configuration FusionDrive apporte un gain quelconque de vitesse à la vue des perfs des deux SSD ?
L'autre approche que je pourrais envisager serait de dissocier les deux disques et d'utiliser la barrette de 1To pour installer Windows 10 et la dédier à une utilisation PC pur.

macomaniac · 31 Août 2020

Je pense que tu as intérêt à rester sur le Fusion Drive actuel. Les vitesses des SSD sont équivalentes > le Fusion Drive permet la génération d'un volume unique égal en capacité à la somme des 2 partitions associées > mais si tu voulais créer une partition indépendante substantielle => elle se créerait exclusivement sur le magasin du SSD désigné comme "auxiliaire" : càd. le grand SSD - ce qui convient à sa taille.

- passe la commande (copier-coller) :

Bloc de code:

diskutil ap deleteVolume disk2s1 ; diskutil list internal

la commande supprime le volume-Données sans emploi > puis affiche la configuration des disques internes seuls

Poste le retour.

newcomer · 31 Août 2020

Done :

Bloc de code:

iMac-de-Admin:~ admin$ diskutil ap deleteVolume disk2s1 ; diskutil list internal
Started APFS operation
Deleting APFS Volume from its APFS Container
Unmounting disk2s1
Deleting Volume
Removing any Preboot and Recovery Directories
Finished APFS operation
/dev/disk0 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *3.8 TB     disk0
   1:                        EFI EFI                     209.7 MB   disk0s1
   2:                 Apple_APFS Container disk2         3.8 TB     disk0s2

/dev/disk1 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk1
   1:                        EFI EFI                     209.7 MB   disk1s1
   2:                 Apple_APFS Container disk2         1000.0 GB  disk1s2

/dev/disk2 (synthesized):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      APFS Container Scheme -                      +4.8 TB     disk2
                                 Physical Stores disk0s2, disk1s2
   1:                APFS Volume Preboot                 24.8 MB    disk2s2
   2:                APFS Volume Recovery                507.4 MB   disk2s3
   3:                APFS Volume VM                      2.1 GB     disk2s4
   4:                APFS Volume Macintosh HD            15.9 GB    disk2s5

iMac-de-Admin:~ admin$

Problème résolu ! Merci beaucoup !!

10.14 Mojave Fusion Drive avec deux SSD

Ouroboros

Membre junior

Fichiers joints

Ouroboros

Membre junior

Membre junior

Ouroboros

Membre junior

Ouroboros

Membre junior

Ouroboros

Membre junior

Membre confirmé

Ouroboros

Membre confirmé

Ouroboros

Membre confirmé

Ouroboros

Membre confirmé

Ouroboros

Membre confirmé

Sujets similaires
