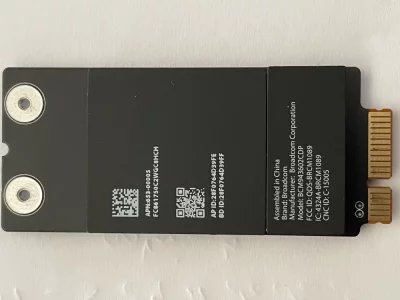

Bon je viens de recevoir ma carte BCM943602CDP neuve, je ne sais pas si c'est une bonne affaire du coup.
J'ai payé 28,69 $ la carte + 19,38 $ de port USPS et j'ai pris 13 euros de taxes, pour un coup total de 62 Euros ce à quoi il faut rajouter 23 euros pour le kit de montage..
Je m'attaquerai au montage demain.

  • J’aime
Réactions: sergiodadi

wallas

Membre confirmé
21 Octobre 2021
69
8
48
Je vais attaquer le montage de la carte BCM943602CDP, qui peut me donner la correspondance entre les antennes CH0/1/2 sur carte wifi et la carte bluetooth, J0 et A0... afin que je ne me plante pas sur le montage.
Merci

Sergio sur ce site j'avais lu qu'il fallait préférer.
Monterey a certainement besoin d'un module WiFi mis à jour et la série BCM94360XXX est un pari plus pérenne.



Fichiers joints

  • Capture d’écran 2022-03-31 à 13.01.41.png
    Capture d’écran 2022-03-31 à 13.01.41.png
    274 KB · Affichages: 52
Dernière édition:

sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr
Je vais attaquer le montage de la carte BCM943602CDP, qui peut me donner la correspondance entre les antennes CH0/1/2 sur carte wifi et la carte bluetooth, J0 et A0... afin que je ne me plante pas sur le montage.

J'ai laissé mes documents pour le changement de la carte WIFI/BT chez mon frère, je pourrais les revoir dans une dizaine de jours. Je pense que nous avions tout trouvé sur MacRumors dans le thread que tu cites parmi les .... 650 posts de réponses ;)

Sergio sur ce site j'avais lu qu'il fallait préférer.
Monterey a certainement besoin d'un module WiFi mis à jour et la série BCM94360XXX est un pari plus pérenne.

"the BCM94360XXX series is a more future proof bet", je le comprends comme BCM94360* donc il me semble que ma carte et ta carte sont OK ( BCM94360DP, BCM943602CDP).

En tout cas, ta carte devrait fonctionner pour Monterey :)

  • J’aime
Réactions: wallas

wallas

Membre confirmé
21 Octobre 2021
69
8
48
J'ai laissé mes documents pour le changement de la carte WIFI/BT chez mon frère, je pourrais les revoir dans une dizaine de jours. Je pense que nous avions tout trouvé sur MacRumors dans le thread que tu cites parmi les .... 650 posts de réponses ;)



"the BCM94360XXX series is a more future proof bet", je le comprends comme BCM94360* donc il me semble que ma carte et ta carte sont OK ( BCM94360DP, BCM943602CDP).

En tout cas, ta carte devrait fonctionner pour Monterey :)
Je l'avais traduit comme ça dans le sens ou il y a écris BCM94360 XXX donc une BCM943602 CDP était mieux adaptée pour ce que j'en ai compris.
Merci Sergio


wallas

Membre confirmé
21 Octobre 2021
69
8
48
J'ai laissé mes documents pour le changement de la carte WIFI/BT chez mon frère, je pourrais les revoir dans une dizaine de jours. Je pense que nous avions tout trouvé sur MacRumors dans le thread que tu cites parmi les .... 650 posts de réponses ;)

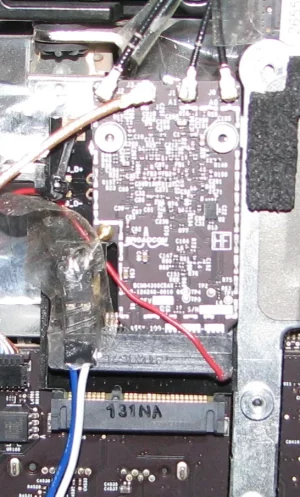

Slt Sergio, j'ai trouvé ça.

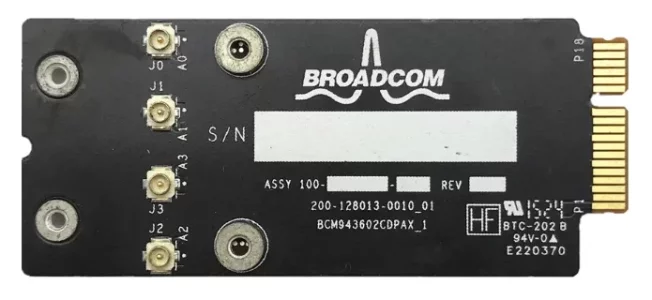

Les antennes wifi seraient câble CH0/J0 CH1/J1 CH2/J2 et câble bluetooth (rien n'est écrit sur mon câble iMac) ?/J3
Sur ma carte BCM943602CDP, je n'ai rien d'écrit concernant les antennes. La photo Broadcom présentée a été trouvé sur internet.

Top merci à toi.
Capture d’écran 2022-04-02 à 19.48.11.png

Dernière édition:

sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr
J'ai laissé mes documents pour le changement de la carte WIFI/BT chez mon frère, je pourrais les revoir dans une dizaine de jours. Je pense que nous avions tout trouvé sur MacRumors dans le thread que tu cites parmi les .... 650 posts de réponses ;)
Je vais attaquer le montage de la carte BCM943602CDP, qui peut me donner la correspondance entre les antennes CH0/1/2 sur carte wifi et la carte bluetooth, J0 et A0... afin que je ne me plante pas sur le montage.

En fait, on a plus de documents écrits :( (la prochaine fois, on notera tout on le fait en principe...), il faut chercher sur le thread de MacRumors


sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr
Bonjour,

mon frère ayant trouvé un processeur i7 pour quelques euros, nous avons changé sur un iMac 27 pouces mi 2011 un processeur Intel i5-2500S 2,7 GHz par un Intel i7-2600 à 3,4 GHz.

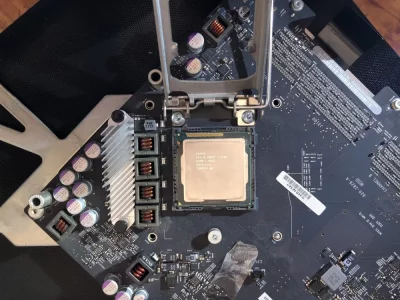

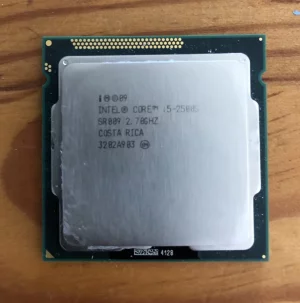

voila l'ancien:

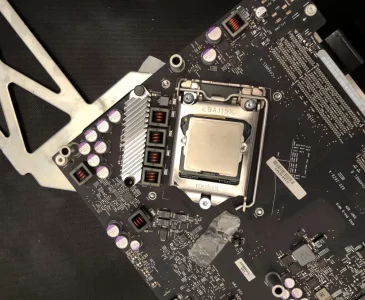

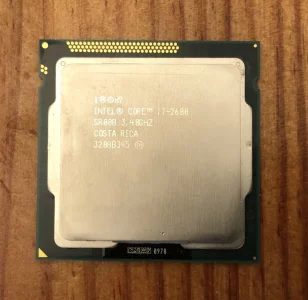

voila le nouveau:



changement en cours:

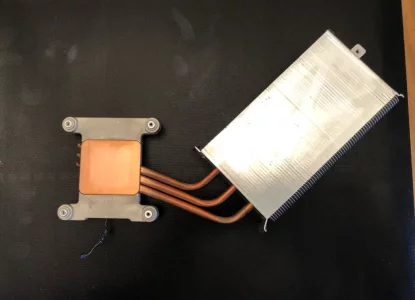

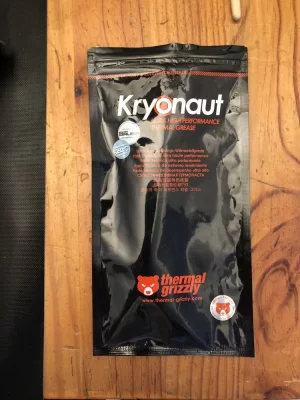

Tout cela avec de la pâte thermique Thermal Grizzly:



Il est bien sur reconnu sans problème par MacOS et il n'y a rien d'autre à faire :)

  • J’aime
Réactions: maxou56

sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr
Bonjour,

si, sur votre Imac Late 2009 à Mid 2011, vous avez changé la carte graphique d'origine par une carte AMD , vous avez remarqué que le menu de boot natif n'est plus possible et que la touche ALT est inopérante :( . Heureusement, OCLP permet d'avoir un menu de boot:) .

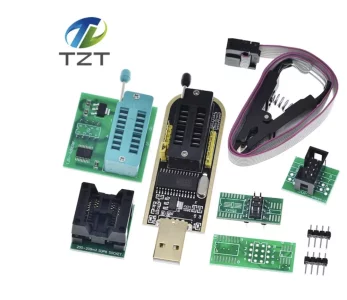

Il y a maintenant la possibilité d'avoir de nouveau le boot natif :), par contre, cela nécessite de flasher le firmware de l'iMac avec un "clip programmer CH341",



Capture d’écran 2022-11-27 à 12.07.29.png


et flasher le vBIOS de la carte graphique.

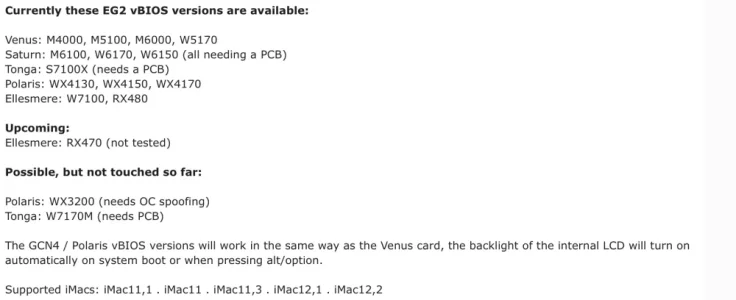

Les CG compatibles sont:


Capture d’écran 2022-11-27 à 12.09.56.png

La description complète se trouve ici .


Laguinch

Membre confirmé
11 Septembre 2018
72
1
49
Bonjour selon toi Sergiodadi, quelle est la meilleure référence GPU (prix, perf, facilité d'installation) pour un remplacement de ma HD 6970M sur mon iMac 27' mid 2011 ? Merci


sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr
Bonjour selon toi Sergiodadi, quelle est la meilleure référence GPU (prix, perf, facilité d'installation) pour un remplacement de ma HD 6970M sur mon iMac 27' mid 2011 ? Merci

Tout d'abord, je te suggère de lire:
  • le post 1 de macrumors, c'est la référence (mais c'est en anglais)
  • tous les posts de ce thread, ça te donnera des idées des difficultés , plusieurs personnes l'ont fait ici et relate leur expérience

sinon:
  • la CG AMD WX4130 est considérée par les spécialistes comme la "meilleure" , elle est plus récente que les cartes NVIDIA
  • regarde , entres autres, les posts 2, 45, 127, 128
  • les cartes AMD ont un avantage par rapport aux cartes Nvidia, pour Monterey, aucun patch post install n'est nécessaire :)
  • dans tous les cas , il faut être un bon "bricoleur" hardware et software ;)


sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr
J'ai déjà lu plusieurs fois les différents post mais je pensais plus à ces cartes et en particulier la W6170M que tu as installé sur l'iMac 27 pouces mi 2011 qui est la même machine que moi pour le coup. ce post https://forums.macg.co/threads/cata...-et-carte-graphique-1-4.1347209/post-14164587

En fait, oui, j'ai fait l'essai mais vu que la mise en veille ne fonctionnait pas (ou très mal) , j'ai remis une carte AMD WX4130 . La mise en veille me semble une chose importante, particulièrement de nos jours :) (j'ai donné la carte W6170M à une connaissance).

J'ai 3 iMacs 27" mi 2011 et ils ont tous des AMD WX4130 ;)

  • J’aime
Réactions: Laguinch

Laguinch

Membre confirmé
11 Septembre 2018
72
1
49
En fait, oui, j'ai fait l'essai mais vu que la mise en veille ne fonctionnait pas (ou très mal) , j'ai remis une carte AMD WX4130 . La mise en veille me semble une chose importante, particulièrement de nos jours :) (j'ai donné la carte W6170M à une connaissance).

J'ai 3 iMacs 27" mi 2011 et ils ont tous des AMD WX4130 ;)
Bonsoir Sergiodadi, peux tu me confirmer que c'est la bonne carte stp. Merci. https://www.ebay.fr/itm/37416136707...icWeb&brand=Dell&_trksid=p2047675.c101224.m-1


sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr

Laguinch

Membre confirmé
11 Septembre 2018
72
1
49

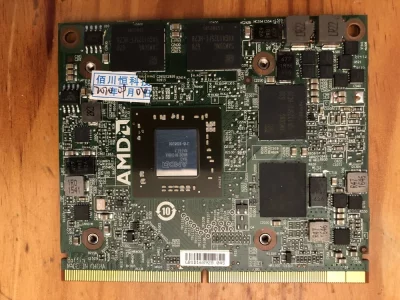

On ne peut jamais être sur à 100 % mais je pense que c'est OK, elle ressemble très fortement à une de mes CG WX4130 :)

Voir la pièce jointe 273767
Bonjour Sergiodadi, j'ai trouvé cette carte sur Ebay qui a deja le bios d'installé. En revanche ce que je ne comprends pas c'est que le vendeur parle de la modification du Xbracket or tu n'en parle pas du tout dans les 1er posts. Concernant l'installation de la carte au niveau hardware c'est ok pour moi mais pour l'installation software du coup si je prends cette carte pas besoin de faire la partie 6, il faut biensur l'écran externe de la partie 7 mais faut il que je passe par le Catalina loader ou je peux directement installer Monterey avec OCLP ? merci


sergiodadi

Membre actif
Club iGen
15 Janvier 2011
884
290
Nice
blog.nojo.fr
Bonjour Sergiodadi, j'ai trouvé cette carte sur Ebay qui a deja le bios d'installé.

Le lien que tu donnes ne renvoie pas à une CG mais à plusieurs, quelle est exactement le lien pour la CG déjà flashée ?

En revanche ce que je ne comprends pas c'est que le vendeur parle de la modification du Xbracket or tu n'en parle pas du tout dans les 1er posts.

ça fait 2 ans mais il me semble que je n'ai rien modifié concernant le "Xbracket" . La modification indispensable (pour la carte Dell WX4130) est l'ajout du petit intercalaire en cuivre.

Concernant l'installation de la carte au niveau hardware c'est ok pour moi mais pour l'installation software du coup si je prends cette carte pas besoin de faire la partie 6,

Si elle est déjà flashée, non. Quel est le Vbios qui a été flashé ? Il y en a plusieurs disponibles...

mais faut il que je passe par le Catalina loader

Non.

J'utilisais Catalina loader car OCLP n'existait pas à cette époque (OpenCore existait mais pas OCLP) ou plus précisément la première version est sortie en décembre 2020 mais ce n'était pas très connu et j'ai fait le changement de CG en novembre 2020 ;)

ou je peux directement installer Monterey avec OCLP ? merci

Oui, tu peux préparer la clef d'installation OCLP sur un autre Mac et c'est bon . Si c'est sur un autre Mac, ne pas oublier de préciser comme options dans OCLP:

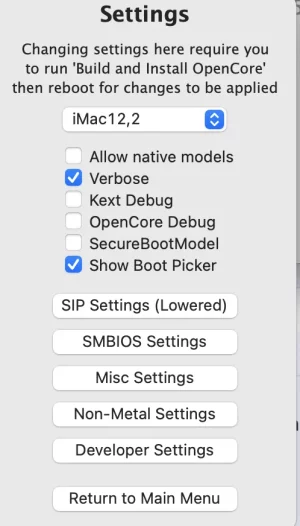

- le type de Mac, 12,2 pour un iMac 27" mi 2011:

Capture d’écran 2023-01-08 à 15.55.37.png

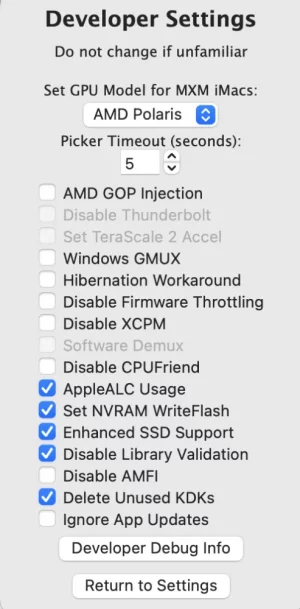

- le type de CG:

Capture d’écran 2023-01-08 à 15.55.58.png


Laguinch

Membre confirmé
11 Septembre 2018
72
1
49
Le lien que tu donnes ne renvoie pas à une CG mais à plusieurs, quelle est exactement le lien pour la CG déjà flashée ?



ça fait 2 ans mais il me semble que je n'ai rien modifié concernant le "Xbracket" . La modification indispensable (pour la carte Dell WX4130) est l'ajout du petit intercalaire en cuivre.



Si elle est déjà flashée, non. Quel est le Vbios qui a été flashé ? Il y en a plusieurs disponibles...



Non.

J'utilisais Catalina loader car OCLP n'existait pas à cette époque (OpenCore existait mais pas OCLP) ou plus précisément la première version est sortie en décembre 2020 mais ce n'était pas très connu et j'ai fait le changement de CG en novembre 2020 ;)



Oui, tu peux préparer la clef d'installation OCLP sur un autre Mac et c'est bon . Si c'est sur un autre Mac, ne pas oublier de préciser comme options dans OCLP:

- le type de Mac, 12,2 pour un iMac 27" mi 2011:

Voir la pièce jointe 273967

- le type de CG:

Voir la pièce jointe 273969
Merci pour toutes ces informations. Voici le lien vers la carte https://www.ebay.fr/itm/374304366215?var=643182769568 . La carte est livrée avec la plaque de cuivre. Concernant la version du BIOS il faut que je demande.
