Macintosh Classic custom

woz86

Membre émérite
23 Octobre 2019
617
160
39
Je passe à l’étape de la mise en place de l’écran sur le Classic.

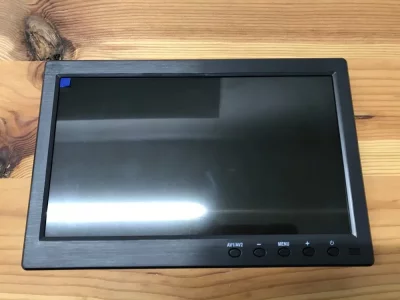

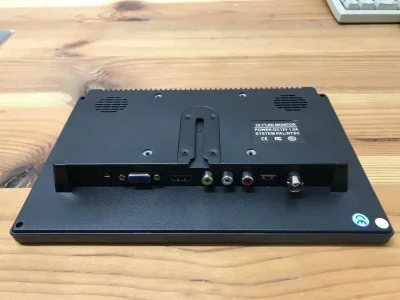

Avec en premier lieu, le démontage de la dalle de sa coque :

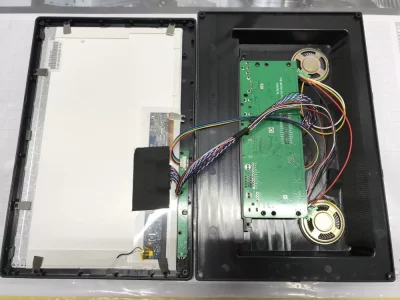

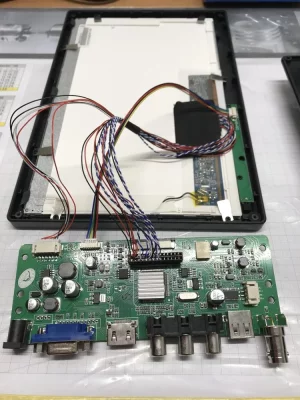

Je débranche toutes les fiches afin d’avoir la dalle seule :

Apres l’écran c’est qualité chinoise, je l’ai payé une cinquantaine d’euros sur eBay avec les frais de port compris (un magasin chinois sur Paris), avec tout les câbles, télécommande...

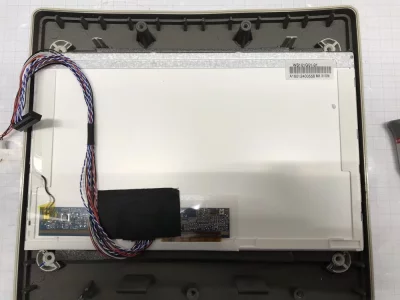

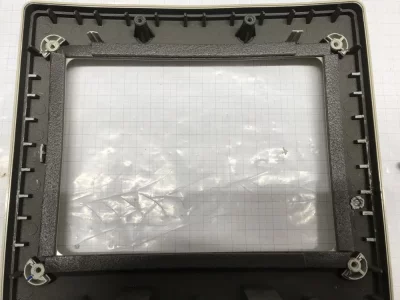

N’ayant pas de 3D afin de faire un cadre (pour l’instant), j’ai acheté du joint isolant chez Leroy afin d’en mettre la ou sera posé la dalle :

Pas trop mal, après niveau finition il y a mieux à faire.

Il n’y a plus qu’à le maintenir.

À suivre...

  • J’aime
Réactions: IRONHIDE49

gpbonneau

Membre émérite
Club MacG
12 Juillet 2005
971
364
64
Normandie
gpbmaccollection.online.fr
Comment se fait-il que l'affichage est quand même sacrément déformé/étiré en longueur ?:meh:
C'est un écran 16/9 ou 16/10, faudrait le forcer à l'affichage en 4/3, avec des bandes noires sur les cotés, pour que ça soit bien cadré dans la façade du Classic.

  • J’aime
Réactions: woz86 et IRONHIDE49

woz86

Membre émérite
23 Octobre 2019
617
160
39

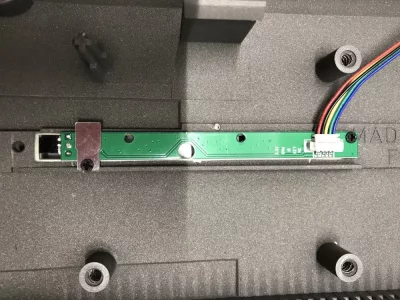

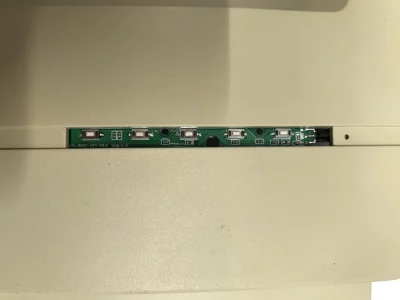

Mise en place des boutons de réglages :

Il me manque des brides afin de maintenir l’écran, il faut que je récupère cela à mon travail demain.

  • J’aime
Réactions: peyret et IRONHIDE49

woz86

Membre émérite
23 Octobre 2019
617
160
39
Après sur l’écran, on voit la qualité chinoise.

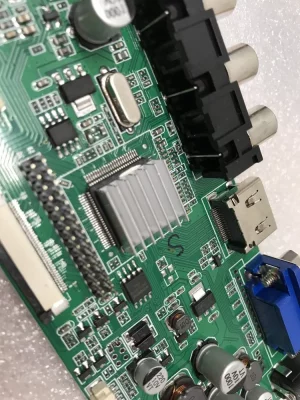

Quand je l’ai démonté, à l’intérieur, il manquait une vis du support des boutons de commandes et on voit comment est monter le petit radiateur non centré.


Pascal 77

ex modéraptor
Club MacG
28 Octobre 2004
44 303
3 484
67
Sous la limite KT
184-pin c'est de le DIMM et il n'y a qu'un seul emplacement.
La barrette DIMM PC3200 de 1Go devrait convenir, pour Leopard c'est bien.

Oui, si elle est en état, je n'ai jamais réussi à la faire fonctionner dans mon PM "Fw800", mais peut-être était-ce la Mac qui ne supportait pas les barrettes de plus de 512 Mo (il était donné pour 2 Go max).

Par précaution, je vais lui envoyer les deux, comme ça, si elle ne fonctionne pas, il pourra quand-même passer à 512 Mo, c'est déjà mieux que 256.

  • J’aime
Réactions: woz86

woz86

Membre émérite
23 Octobre 2019
617
160
39
Comment se fait-il que l'affichage est quand même sacrément déformé/étiré en longueur ?:meh:
Je n’ai pas trop regardé comment bien le régler, il faudrait que je trouve le bon réglage pour si possible l’afficher en 4/3.
Après l’écran c’est qualité chinoise.


woz86

Membre émérite
23 Octobre 2019
617
160
39

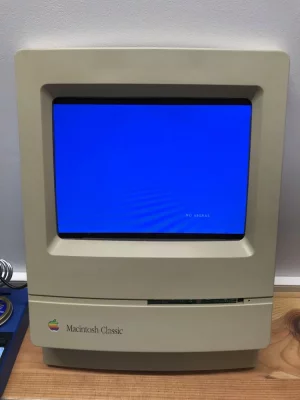

Bon ce soir, j’ai pris un peu de temps pour mettre l’écran sur la façade du Classic, ce qui donne ceci :

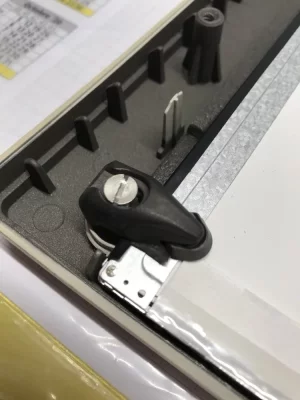

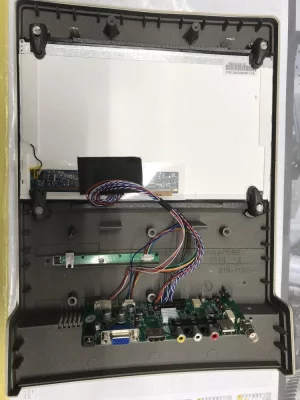

J’ai fixé la dalle à l’aide de brides de serrage :


Je dois juste rajouter des petits ressorts sous les brides et ça va le faire.
J’attends le châssis que @gpbonneau m’a envoyé (merci d’avance), sur lequel je vais fixé la carte mère de l’écran et mettre le Mac Mini.

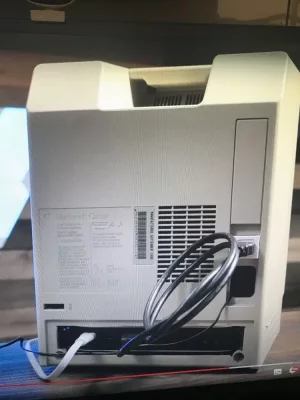

Ensuite je vais devoir faire une ouverture à l’arrière de la coque du Classic afin d’avoir accès aux prises du Mac Mini.

A suivre...

Ayant pas trop de temps actuellement suite à des soucis familiaux, la suite sera dans les prochaines semaines.


IRONHIDE49

Membre d’élite
23 Février 2020
2 231
326
Nantes
Très bonne idée de mettre les boutons à la place du lecteur de disquettes.


  • J’aime
Réactions: woz86

woz86

Membre émérite
23 Octobre 2019
617
160
39
J’ai reçu le châssis de @gpbonneau.
Je lui ai donné un bon coup de nettoyage avant de le peindre vu qu’une pile a sans doute couler à son origine.

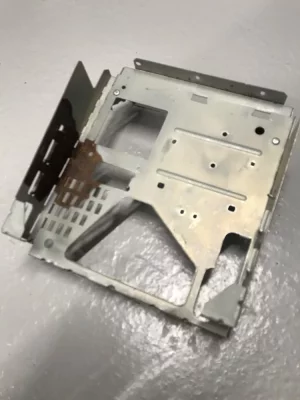

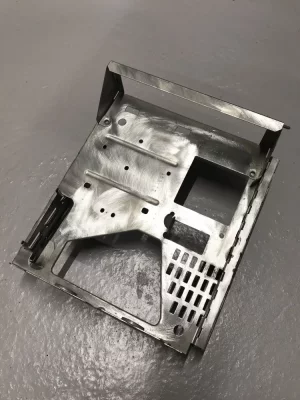

Avant :

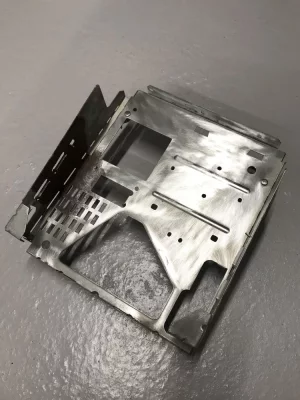

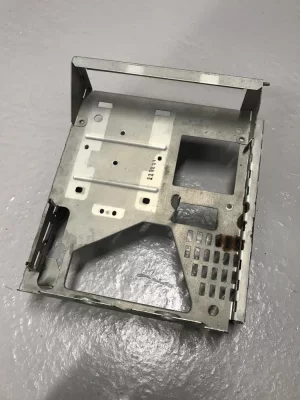

Après :

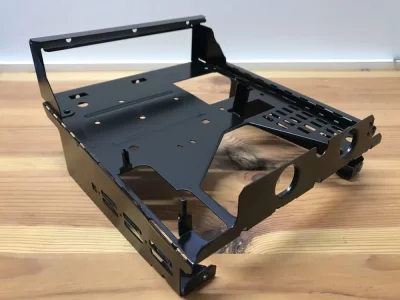

Il n’y a plus qu’à le peindre.

À suivre...


gpbonneau

Membre émérite
Club MacG
12 Juillet 2005
971
364
64
Normandie
gpbmaccollection.online.fr
Impeccable, mais j'aurais attendu d'y faire les modifications nécessaires pour fixer le Mac Mini et la platine du LCD avant de le peindre... ça a au moins le mérite d'être bien plus propre et tu peux toujours en remettre une couche à la fin.

Pour le LCD (vu la prise d'antenne, c'est une petite TV) regardes dans les réglages via l'OSD, tu devrais pouvoir changer le format de l'image de 16/9 en 4/3.

  • J’aime
Réactions: woz86 et Yuls

woz86

Membre émérite
23 Octobre 2019
617
160
39
Impeccable, mais j'aurais attendu d'y faire les modifications nécessaires pour fixer le Mac Mini
De toute façon, il va falloir que je trouve le moyen de fixer le Mac Mini sous le châssis car les prises de celui-ci vont être au niveau des emplacements des prises du Classic.

Je vais réfléchir à faire un support par exemple, à voir.

  • J’aime
Réactions: peyret et IRONHIDE49

IRONHIDE49

Membre d’élite
23 Février 2020
2 231
326
Nantes
Un support avec une imprimante 3D, si tu as le Matos nécessaire.

C'est une idée comme ça.


woz86

Membre émérite
23 Octobre 2019
617
160
39
Un support avec une imprimante 3D, si tu as le Matos nécessaire.

C'est une idée comme ça.
J’avais aussi idée d’en faire un en aluminium par exemple, vu que je travaille dans l’usinage, il faut que j’en dessine un, à étudier.


IRONHIDE49

Membre d’élite
23 Février 2020
2 231
326
Nantes
C'est aussi une bonne idée, à voir en fonction de ce que tu peux faire, je suis pas expert en usinage, mais ça risque d'être plus compliqué à usiner que à imprimer en 3D, mais ça se joue à l'opportunité.

Mais si tu arrive à en faire un en aluminium, ce sera nettement plus réussi qu'une imprimante 3D.


woz86

Membre émérite
23 Octobre 2019
617
160
39
C'est aussi une bonne idée, à voir en fonction de ce que tu peux faire, je suis pas expert en usinage, mais ça risque d'être plus compliqué à usiner que à imprimer en 3D, mais ça se joue à l'opportunité.

Mais si tu arrive à en faire un en aluminium, ce sera nettement plus réussi qu'une imprimante 3D.
Que je le fasse à mon travail, va me couter moins cher que de le faire faire en impression 3D, il faut que je trouve un bout d’aluminium, après j’ai le logiciel pour le dessiner (SolidWorks), le logiciel de programmation (MasterCam) et la machine pour le faire.

  • J’aime
Réactions: IRONHIDE49 et peyret

woz86

Membre émérite
23 Octobre 2019
617
160
39
Un petit 3D fait vite fait pour un support du Mac Mini que je pourrais fixer sous le châssis avec des vis.

  • J’aime
Réactions: peyret

IRONHIDE49

Membre d’élite
23 Février 2020
2 231
326
Nantes

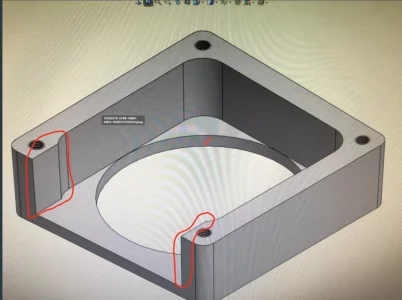

Ha oui, pas mal, tu peux éventuellement prévoir de laisser l'arrière du mac dispo afin de pourvoir l'enlever facilement. Supprime si tu veux ce que j'ai entouré en rouge, ça pourras permettre de sortir juste en le coulissant, ce qui être pratique.

J'imagine que tu y a déja pensé cependant.
Capture d’écran 2020-11-23 à 23.15.50.png


woz86

Membre émérite
23 Octobre 2019
617
160
39
C’est un croquis vite fait, il faut que j’étudie cela de plus près.
Après sur la coque du Classic à l’arrière, je veux juste faire une ouverture pour les prises, je voudrais que ça reste esthétique.
